Микросхема MC13158FTB


Микросхема MC13158FTB

Микросхема выпускается фирмой Motorola, предназначена для построения приемного тракта устройства радиосвязи, выполненного по супергетеродинной схеме с однократным преобразованием частоты, предназначенного для приема цифровых сигналов.



Прием аналоговых сигналов тоже возможен, если снимать аудиосигнал непосредственно с выхода демодулятора (с выв. 17), до схемы компаратора. Возможно использование микросхемы в схеме с двухкратным преобразованием частоты для работы как второй преобразователь и тракт второй ПЧ.

Электрические параметры:

1. Диапазон питающего напряжения (Vcc).............................1,8...6V.
2. Номинальное напряжение питания.....................................3V.
3. Ток потребления не более..................................9,5 mА.
4. Чувствительность по входу смесителя при отношении сигнал/шум 12dB не хуже .........4uV.
5. Максимальная частота сигнала, поступающего на вход смесителя...........500 MHz.
6. Номинальная промежуточная частота................................ 10,7 MHz.
7. Коэффициент передачи смесителя.....................................22 dB.
8. Входное сопротивление смесителя.....................................865 Оm.
9. Выходное сопротивление смесителя...................................330 Оm.
10. Коэффициент передачи усилителя промежуточной частоты..........36 dB.
11. Входное сопротивление усилителя промежуточной частоты..........330 Оm.
12. Выходное сопротивление усилителя промежуточной частоты...................330 Оm.
13. Входное сопротивление усилителя-ограничителя промежуточной частоты......330 Оm.
14. Динамический диапазон усилителя-ограничителя..............................70 dB.
15. Ток выходного ключа компаратора (выв. 21-22)...............................5,9 mА.


Микросхема может работать с типами модуляций GFSK, FSK, FM.

В составе микросхемы: преобразователь частоты, схема гетеродина (она же буферная схема, при работе с внешним источником частоты гетеродина), усилитель (14, второй усилитель-ограничитель ПЧ, частотный детектор, RSSI-буфер, компаратор-формирователь логического уровня.

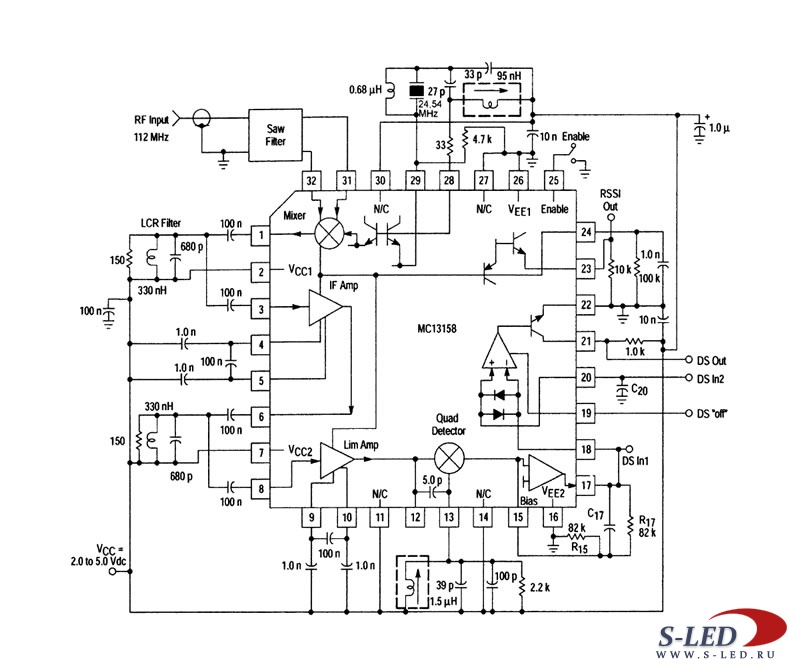

Схема включения с LC-фильтрами ПЧ. LC-фильтры (на выводах 1-2-3 и 6-7-8) могут быть заменены пъезофильтрами.
