Микросхема УМЗЧ TDA1560Q


Микросхема УМЗЧ TDA1560Q

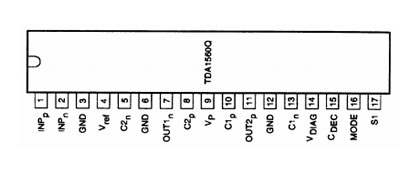

Одноканальный мостовой УМЗЧ, работающий в Н-классе (с накачкой питания выходного каскада на конденсаторах). Предназначен для применения в автомобильной аудиотехнике.



Микросхема УМЗЧ TDA1560Q

Параметры:

1. Напряжение питания (Vp) ................... 8...18 V
номинал .............. 14,4V.
2. Максимальный ток потребления.............. 4 А.
3. Номинальный ток покоя...................... 100mA.
4. Ток в режиме Standby не более........ 50 мкА.
5. Максимальная вых. мощность (класс Н) при КНИ<10%, RH=80m, Vp=14,4V.......... 40W.
6. Максимальная вых. мощность (класс Н) при КНИ<0,5%, RH=80m, Vp=14,4V ........ 30W.
7. Входное сопротивление................ 300 kOm.
8. Управление на 16-м выводе:
St-By ........................ 0-1,2V,
mute ......................... 2,6-3,5V,
класс-В ..................... 4.5-7V,
класс-Н ..................... 8,5-Vp.
9. Максимальная вых. мощность (класс В) при КНИ<10%, Rh=8 Оm, Vp=14,4V.... 10W.
10. КНИ при вых. мощ. 1W, не более .... 0,05%.
11. Частотный диапазон при неравномерности не более 3дб ............... 40-20000 Hz.


Зависимость КНИ (THD) от вых. мощности

Микросхема УМЗЧ TDA1560Q
