Схема металлоискателя на двух высокочастотных генераторах


Категория: "СхемыМеталлоискатели"
Схема металлоискателя на двух высокочастотных генераторах

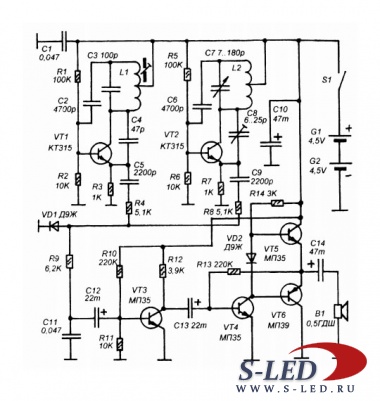

Этот металлоискатель способен обнаруживать такие крупные металлические предметы как железное ведро или крышку от люка, водопроводную трубу, на глубине до одного метра, а такие мелкие предметы как монеты или шурупы он способен обнаружить на глубине до 15-20 см. Прибор построен на основе самых распространенных деталей, которые имеются в запасах любого радиолюбителя. Металлоискатель выполнен по известному и широко применяемому в таких приборах принципу биений между частотами двух высокочастотных генераторов, частота одного из которых постоянна, а частота второго меняется под действием внешних металлических предметов изменяющих индуктивность его катушки при попадании а зону её периметра.

Читать дальше...

Схема металлоискателя


Категория: "СхемыМеталлоискатели"
Схема металлоискателя

Металлоискатели достаточно широко распространены, они используются в различных целях от кладов, до обнаружения арматуры и других металлических предметов в бетонных стенах. Представленный здесь металлоискатель весьма простой, с его помощью будет сложно найти клад, но гвоздь под обоями или же ключи в кармане он обнаружить сможет легко. Существует несколько видов изготовления схемы металлоискателя. Первый способ основан на передаче и приеме радиосигнала. Это самые чувствительные и сложные металлоискатели. Особую сложность в них представляют собой двухконтурные поисковые катушки.

Читать дальше...

Схема металлоискателя на двух генераторах


Категория: "СхемыМеталлоискатели"
Схема металлоискателя на двух генераторах

Схема металлоискателя содержит два генератора: генератор поисковой частоты собран на транзисторах V1 и V2, генератор эталонной частоты - на транзисторах V3 и V4. Частоту эталонного генератора можно подстраивать сердечником катушки L3. С помощью катушек связи L1 и L4 колебания с поискового и эталонного контуров подаются на одну диагональ моста, образованного диодами V5-V8, а в другую диагональ включен стрелочный измерительный прибор РА1 с нулем посередине шкалы.

Читать дальше...

Схема искателя строительной арматуры


Категория: "СхемыМеталлоискатели"
Схема искателя строительной арматуры

Это устройство предназначено для поиска строителями арматуры в бетонных блоках. Искатель арматуры работает по принципу металлоискателя. Схема содержит в себе генератор высокой частоты, детектор и стрелочный измеритель. Генератор собран на транзисторе Т1 по схеме с общим эмиттером и индуктивной обратной связью и генерирует

Читать дальше...

Высокочувствительный металлоискатель


Категория: "СхемыМеталлоискатели"
Высокочувствительный металлоискатель

Этот металлоискатель собран по классической схеме с двумя генераторами и использованием биений. Он позволяет обнаруживать металлические предметы на глубине до одного метра. Опорный генератор собран на транзисторе Т1 и частота генерируемых им колебаний определяется колебательным контуром L1, С2. Поисковый генератор собран на транзисторе Т2 и частота генерируемых им колебаний определяется контуром, образованным индуктивностью поисковой катушки L2 и конденсатором С9.

Читать дальше...
