    Схема контроля исправности ламп


    Схема контроля исправности ламп

    Контроль исправности ламп по свету, который они излучают. Здесь не нужны токовые реле, а роль датчиков играют фототранзисторы. Именно такой способ лежит в основе схемы, здесь представленной. В простейшем варианте можно установить возле ламп по фототранзистору, с дополнительным усилительным каскадом, а провод от них вывести на приборную панель, на которой установить индикаторный светодиод. Такая схема показана на рисунке 1.

    Датчик из фототранзистора VT1 и транзистора VT2 устанавливается возле каждой лампы, исправность которой нужно контролировать. По питанию датчик подключается параллельно лампе, с учетом полярности. Через диод VD1 датчик связан с однопроводной линией, по которой он связан с индикаторным светодиодом. Линия и светодиод общие для любого числа датчиков.

    Пока лампа не включена транзистор VT2 закрыт (так как на него не поступает питание), и светодиод не горит (во всяком случае от этого датчика). При включении фары питание поступает на лампу, а с ней и на датчик. Если лампа зажглась фототранзистор VT1 открывается и шунтирует базовую цепь VT2, удерживая его закрытым. Светодиод не горит. А вот, если напряжение на лампу было подано, но она не загорелась фототранзистор VT1 не открывается и не шунтирует базовую цепь VT2. За счет тока через R1 VT2 открывается и включает светодиод.

    Таким образом, светодиод горит только тогда, когда напряжение на лампу подано, но она не загорелась. Важное достоинство в том, что для связи всех датчиков, сколько бы и ни было используется всего один провод. А недостаток - светодиод показывает, что одна из ламп перегорела, но не поясняет какая именно. Впрочем, в этом и так несложно разобраться. Главное вовремя получить предупреждение.

    На рисунке 2 показан более сложный вариант такой схемы. Здесь индикатором перегорания ламп служит миниатюрный динамик. Его звучание различно для разных ламп, что позволяет человеку с достаточно развитым слухом легко обнаружить какая именно лампа перегорела.

    Каждый датчик состоит из фототранзистора и схемы генератора прерывающихся звукочастотных импульсов на микросхеме К561 ЛА7. Настроив частоту импульсов и частоту их прерывания для каждой лампы по-разному, можно звучание ламп сделать узнаваемым.

    Когда напряжение на лампу подано, и лампа горит, фототранзистор VT1 открыт и на выводе 1 D1.1 установлено напряжение низкого уровня. Поэтому, оба мультивибратора заблокированы в состоянии с логическим нулем на выходе D1.4. Транзистор VT2 так же закрыт.

    Если напряжение на лампу было подано, но она не загорелась, - фототранзистор VT1 закрыт и напряжение на выводе 1 D1.1 определяется только резистором R1. Поэтому на выводе 1 D1.1 - единица. Оба мультивибратора работают и генерируют пачки звукочастотных импульсов, которые поступают на базу VT2, и через соединительную линию, - на динамик. Раздается прерывистый звук.

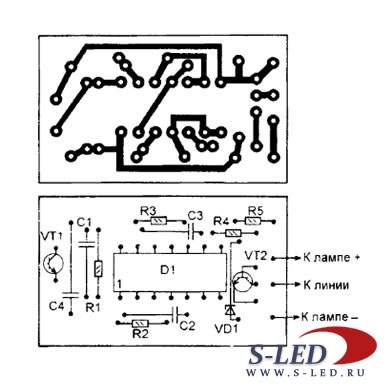

    Схема контроля исправности лампВсе датчики, так же как и схеме на рис. 1, подключаются к индикатору (в данном случае, к микродинамику В1) по одному проводу. Датчики по рисунку 2 собраны на одинаковых печатных платах, одна из которых показана на рис 3. Фототранзисторы, в обоих случаях, нужно расположить так, чтобы на их линзы свет от ламп поступал, но снаружи поступления света на них было минимальным.

    Налаживание схемы, показанной на рисунке 1, заключается в подборе сопротивления R1 так, чтобы когда лампа горит светодиод HL1 не светился вовсе (не должно быть даже слабого свечения), но когда питание на лампу подано, но лампа не горит, - светодиод горел ярко, даже если на фару попадает яркий солнечный свет или свет от фар встречного автомобиля.

    Аналогично подбирается сопротивление R1 в схеме на рисунке 2. Частоту прерывания звука можно установить подбором сопротивления R2, а тон звучания, - R3 (на схеме указаны пределы).
