    Стабильный RC-генератор синусоидальных колебаний


    Стабильный RC-генератор синусоидальных колебаний

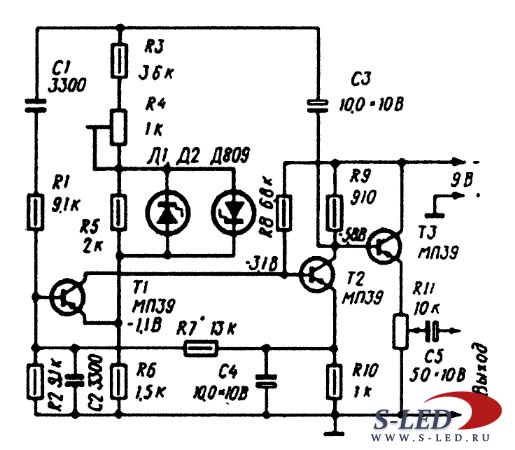

    Этот генератор собран по классической схеме с мостом Вина в цепи положительной обратной связи и с ограничительным элементом в цепи отрицательной обратной связи. Транзисторы Т1 и Т2 образуют двухкаскадный усилитель с непосредственной связью между каскадами: сигнал с коллекторной нагрузки R8 транзистора Т1 поступает непосредственно на базу транзистора Т2. С коллекторной нагрузки R9 транзистора Т2 усиленный сигнал через разделительный конденсатор С3 поступает на обе цепи обратной связи.

    Мост Вина образован последовательной цепью C1, R1 и параллельной цепью С2, R2. Как известно, частотная характеристика моста Вина имеет максимум, на частоте которого фаза выходного сигнала совпадает с фазой входного. Это и является необходимым условием генерации. Частота квазирезонанса определяется выражением При указанных на схеме значениях этих резисторов и конденсаторов частота квазирезонанса оказывается равной 5300 Гц.

    Цепь отрицательной обратной связи, предназначенная для стабилизации амплитуды колебаний, что необходимо во избежание ограничения сигнала и резкого возрастания коэффициента гармоник, образована встречно-параллельно соединенными стабилитронами Д1, Д2 и резисторами R3, R4, R5. Эти элементы вместе с резистором R6 образуют делитель.

    При увеличении амплитуды генерируемого сигнала сопротивление стабилитронов уменьшается, и на эмиттер транзистора Т1 поступает нарастающее напряжение отрицательной обратной связи, которое препятствует увеличению сигнала. Транзисторы Т1 и Т2 охвачены также цепью отрицательной обратной связи по постоянному напряжению для стабилизации режима обоих транзисторов: постоянное напряжение с эмиттера Т2 через резистор R7 подается на базу Т1, а конденсатор С4 блокирует переменную составляющую.

    С коллектора транзистора Т2 сигнал поступает на вход эмиттерного повторителя, собранного на транзисторе Т3. Переменным резистором R11 можно регулировать уровень выходного сигнала. Переменным резистором R4 устанавливается глубина отрицательной обратной связи по минимальному уровню искажений сигнала.

    В авторском варианте генератор работал на фиксированной частоте. Изменяя значения R и С, можно добиться генерации других значений частоты, а используя в качестве емкостей С1 и С2 двухсекционного агрегата конденсаторов переменной емкости, можно получить перестраиваемый генератор. Вместо транзисторов МП39 можно применить КТ361 с любым буквенным индексом.
