    Микросхема УМЗЧ TDA2611A


    Микросхема УМЗЧ TDA2611A

    Микросхема представляет собой одноканальный УМЗЧ, предназначенный для использования в аудио и теле аппаратуре. Система питания - однополярная.





    Микросхема УМЗЧ TDA2611A

    Параметры:

    1. Напряжение питания Vp................ 6...35V
    номинальное напряжение..... 18 V
    2. Максимальный ток потребления.........1,5А
    3. Ток покоя при Vp=18V ....................... 25mA
    4. Выходная мощность при Vp=18V, КИИ не более 10%, Rh=8 Оm............................ 4,5W
    5. Выходная мощность при Vp= 25V, КНИ не более 10%, RH=150m ............................. 5W
    6. КНИ при выходной мощности 2W нагрузке 8 Оm не более.....0,3%.
    7. Входное сопротивление .................. 45 kOm
    8. Уровень входного сигнала, при котором обеспечивается выходная мощность 2,5 V на нагрузке 8 Оm........55 mV.
    9. Диапазон рабочих температур -25...+150°С.
    10. Выходная мощность при Vp=12V, сопротивлении нагрузки 8 Om...........................1,7W.
    11. Выходная мощность при Vp=8,3V, сопротивлении нагрузки 8 Оm.........................0,65W.
    12. Выходная мощность при Vp=20V, сопротивлении нагрузки 8 Оm........................... 6 W.
    13. Частотный спектр................. 60-15000 Hz.


    Микросхема УМЗЧ TDA2611A

    Микросхема УМЗЧ TDA2611A

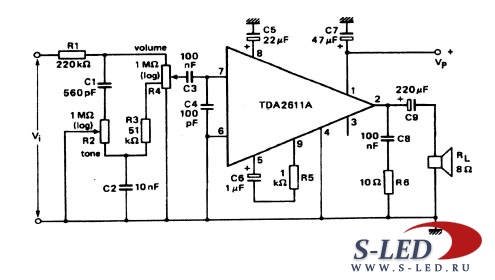

    Схема включения с регулятором громкости и тембра

    Микросхема УМЗЧ TDA2611A

    Микросхема УМЗЧ TDA2611A
