    Схема пульсирующего напряжения для гирлянд


    Схема пульсирующего напряжения для гирлянд

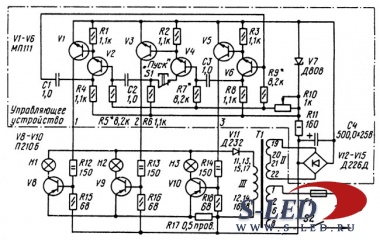

    Схема рассчитана на питание трех гирлянд, каждая из которых состоит из 10 ламп накаливания типа МН30-0,1, соединенных параллельно. Питание гирлянд производится отрицательной полуволной напряжения 28 В с вторичной обмотки III сетевого трансформатора Т1 через диод VI1 и промежутки коллектор-эмиттер коммутирующих транзисторов V8, V9, VI0. Эти транзисторы отпираются поочередно по базам от трехфазного мультивибратора, собранного на транзисторах V2, V4, V6.




    Управляющие напряжения с мультивибраторов поступают на базы коммутирующих транзисторов через буферные транзисторы V1, V3, V5.

    Частота мультивибратора устанавливается переменным резистором R10 и должна немного отличаться от частоты питающей сети 50 Гц. Благодаря этому загорание и погасание ламп в гирляндах осуществляется с разностной частотой между частотой сети и частотой мультивибратора.

    Питание на трехфазный мультивибратор подается с обмотки II сетевого трансформатора через мостовой выпрямитель на диодах V2-V5 и параметрический стабилизатор R11, V7 напряжением 8 В. Конденсатор С4 - сглаживающий. Кнопка S1 «Пуск» служит для запуска мультивибратора.

    В устройстве используется унифицированный трансформатор ТА163 - 127/22-50. Его вторичные обмотки с выводами 11-12, 13-14, 15-16 и 17-18 соединены параллельно, образуя обмотку III, а обмотки с выводами 19-20 и 21—22 соединены последовательно, образуя обмотку II.

    Вместо устаревших транзисторов МП111 можно использовать КТ315А, а вместо П210Б - КТ814Г. При этом резистор R17 можно изъять, а сопротивления резисторов R15, R16 и R18 увеличить до 130 Ом.
