    Схема индикатора микроконтроллера


    Схема индикатора микроконтроллера

    В некоторых старых лабораторных блоках питания, других приборах, применялись спаренные стрелочные индикаторы. Они представляли собой общий корпус, в котором расположены две магнитоlинамические индикаторные системы. В случае с блоком питания, одна для индикации напряжения, вторая для индикации тока. Практически это было два одинаковых прибора, но с разными шкалами.

    А необходимое соответствие показаний измеряемым величинам задавалось внешними деталями, - резистивным делителем для вольтметра и шунтом для амперметра.

    На изображении показана схема аналогичной «измерительной головки», но на основе микроконтроллера PIC16F877A и двухстрочного жидкокристаллического индикатора (две строки по 8 символов). В верхней строке он показывает напряжение, а в нижней ток. Индикация напряжения до 25V, а тока до 2,5А. Но это только шкала. Реально напряжение на вход нельзя подавать более 1,6V. То есть, эта величина есть максимальное значение, при котором прибор показывает 25V. Данная величина задана напряжением на выводе 5 с помощью светодиода HL1 который здесь работает как стабистор. Изменяя это напряжение (но не более 5V) можно изменять величину входного напряжения, при котором прибор показывает максимальное значение. Поэтому, для работы в реальном источнике питания требуются внешние элементы, - резистивный делитель напряжения и шунт.

    Тактируется микроконтроллер от внешнего кварцевого резонатора 20 MHz. Подбором сопротивления R2 регулируют контрастность дисплея.

    На рисунке ниже изображен вариант использования данного прибора в лабораторном блоке питания. При условии, что напряжение на светодиоде равно 1,6V сопротивления будут такими: Rд1 = 1кОм, Rд2 = 15 кОм, Rш1 = 0,63 Om.

    Схема индикатора микроконтроллера

    Налаживание заключается в подгонке результатов измерения по действительные величины напряжения и ток более точным подбором сопротивления резисторов делителя напряжения (Rд) и шунта (Rш).

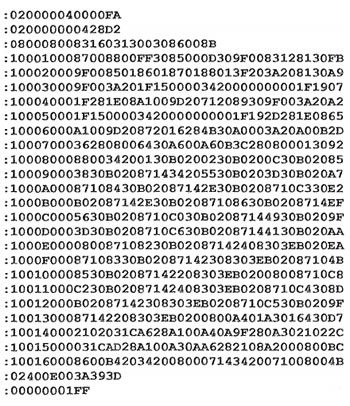

    HEX:
    Схема индикатора микроконтроллера
