    Микросхема УМЗЧ TDA7053A / TDA7053AT


    Микросхема УМЗЧ TDA7053A / TDA7053AT

    Микросхема содержит стереофонический мостовой УМЗЧ с электронным регулятором громкости, работающий в широком диапазоне питающих напряжений. Предназначена для применения в портативной аудиотехнике. Корпус типа DIP-16 (TDA7053A) и типа SOT162-1 (TDA7053AT) с выводами для поверхностного монтажа.




    Параметры:

    1. Напряжение питания (Vp)........... 4,5....18V.
    номинал ................ 6 V.
    2. Ток покоя (lg) не более............. 25 mА.
    3. Максимальный ток потребления.....1,25 А.
    4. Сопротивление нагрузки RL .... 8...32 Оm.

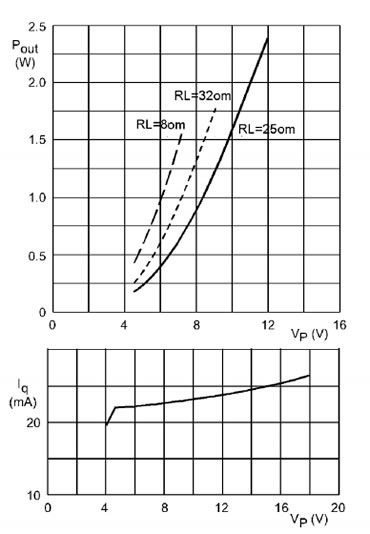

    5. Выходная мощность TDA7053A (Ро)
    при Vp=4,5V, RL=8 Оm, КНИ=10% ... 1,0W. при Vp=6 V, RL=8 Оm, КНИ=10% .... 1,1W. при Vp=6V, КНИ=0,3%............... 0,5W.
    6. Выходная мощность TDA7053AT (Ро)
    при Vp=4,5V, RL=8 Оm, КНИ=10% ... 0,5W. при Vp=6 V, RL=8 Оm, КНИ=10% .... 0,6W. при Vp=6V, КНИ=0,3%............... 0,25W.
    7. Входное сопротивление............20 кOm.
    8. Частотный спектр............ 20-20000 Гц.


    Микросхема УМЗЧ TDA7053A / TDA7053AT
