    Микросхема радиотракта TEA5712, TEA5712T


    Микросхема радиотракта TEA5712, TEA5712T

    Микросхема содержит приемный тракт AM и FM радиовещательного приемника с электронной настройкой и стереодекодером. ТЕА5712 выполнена в корпусе DIP-32, микросхема ТЕА5712Т - в корпусе SO-32.

    Основные параметры:


    1. Напряжение питания (Vp)........2.1-12V.
    номинальное значение ...... 9V.
    2. Ток покоя в режиме AM:
    при Vp=2,1V......... 13 mA
    при Vp=9 V ......... 16 mA
    при Vp=12V......... 20 mA
    3. Ток покоя в режиме FM:
    при Vp=2,1V......... 14 mA
    при Vp=9 V ......... 17,5mA
    при Vp=12V......... 21,4mA
    4. Чувствительность по входу AM, при отношении сигнал/шум 26 дб ....... 40-70mkV
    5. Чувствительность по входу FM, при отношении сигнал/шум 26 дб ....... 1-4 mkV
    6. Выходное напряжение ЗЧ при работе в режиме AM (КНИ)....... 36-70mV (0,8-2%)
    7. Выходное напряжение ЗЧ при работе в режиме FM (КНИ)...... 50-72mV (0,3-0,8%)
    8. Выходное напряжение ЗЧ в режиме AM при модуляции 80% и КНИ <8% ....... 300mV
    9. Максимальное напряжение ЗЧ на выходе в режиме FM, при КНИ 5% ..... 500mV

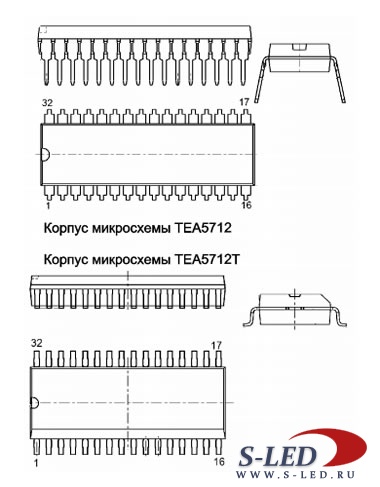

    Корпуса микросхем

    Микросхема радиотракта TEA5712, TEA5712T

    Микросхема радиотракта TEA5712, TEA5712T
