    Микросхема TDA2320A


    Микросхема TDA2320A

    Микросхема содержит два идентичных низкочастотных операционных усилителя, потребляющих минимальный ток (0,8 mА), работающих в широком диапазоне питающих напряжений (3-36V). Микросхема предназначена для широкого применения в аудиотехнике (усилители воспроизведения, предварительные усилители, эквалайзеры, активные фильтры и т.д.).




    Микросхема может работать в схемах как с однополяр-ным питанием (с созданием напряжения смещения на входе), так и в схема с двуполярным питанием. Микросхема выполнена в стандартном корпусе DIP-8.

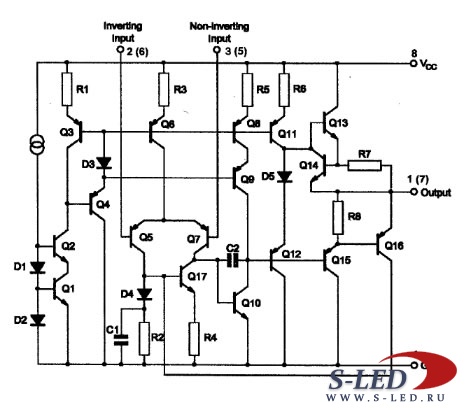

    На рисунке выше отображена схема одного из каналов (выводы второго канала обозначены в скобках).

    Некоторые параметры:


    1. Напряжение питания Vcc............3...36V.
    (номинальное........7,5V).
    2. Ток потребления, номинальный, 0,8mA,
    максимальный 2 mА.
    3. Коэффициент усиления при разомкнутой петле ООС, при Vcc = 15V, на частоте 333Hz ..80 dB; 1 kHz ..70 dB; 10kHz ..50 dB.
    4. Размах выходного напряжения на частоте 1 kHz, при сопротивл. нагр. 600 От, при Vcc=15V ... 13V, при Vcc=4,5V ... 2,5V.
    5. КНИ при выходном сигнале 2V, Vcc=15V, коэффициенте усиления 20 dB, на частоте 1 kHz ... 0,03%, 10 kHz ... 0,08%.
    6. Скорость наростания ............1,6V / mkS.
    7. Разделение каналов.............. 100 dB.


    Пример схемы усилителя воспроизведения магнитофона или плеера

    Микросхема TDA2320A

    Пример схемы предварительного усилителя (RIAA)

    Микросхема TDA2320A

    Пример схемы активного фильтра двуполосной НЧ системы. Fразд.=2kHz

    Микросхема TDA2320A

    Пример схемы трехполосного эквалайзера (регулятора тембра)

    Микросхема TDA2320A
