    Схема индикатора состояния выключателя сети

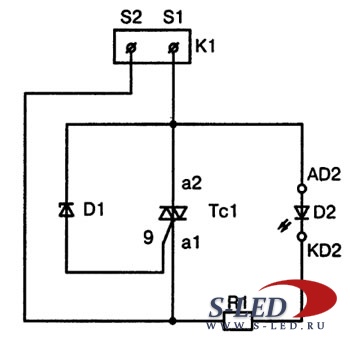

    Схема индикатора состояния выключателя сети

    В квартирах, частных домах и в дачных домиках сетевая проводка электрического освещения выполнена так, что выключатель света для некоторых помещений, например для подвала или туалета, располагается вне этих помещений. Поэтому при закрытой двери довольно сложно определить, включен в них свет или нет. Это устройство обеспечивает световую индикацию состояния выключателя освещения для таких помещений.

    Данный прибор подключается последовательно с сетевым выключателем и сконструирован для использования в такой проводке, где в выключатель не заведен нулевой провод, и поэтому для индикации нельзя использовать обычную неоновую лампочку. При использовании указанных на схеме деталей индикатор работает в сети 220 В с максимальным током 2 А, то есть при максимальной мощности, потребляемой нагрузкой, около 440 Вт.

    При положительной полуволне сетевого напряжения (на клемме S1 напряжение более положительно, чем на клемме S2) после прохождения нуля тиристор Tcl заперт или выключен.

    При этом ток на нагрузку проходит через LED-светодиод D2 и резистор R1, который ограничивает максимальный ток диода до значения примерно 100 мА. В это время диод D2 светится. Когда сетевое напряжение достигнет значения 9,1 В, на управляющий электрод тиристора Tcl через стабилитрон D1 будет подано напряжение, обеспечивающее отпирание тиристора. Тиристор Tcl откроется, и с этого момента ток потечет через него. Падение напряжения на тиристоре уменьшится, и светодиод D2 погаснет. Время свечения диода D2 определяется напряжением стабилизации стабилитрона D1. При отрицательной полуволне сетевого напряжения тиристор Tcl открыт уже от нулевого напряжения синусоиды, поэтому диод D2 не светится.

    Все детали индикатора размещены на небольшой печатной плате размерами 37x14 мм, изготовленной из одностороннего фольгированного гетинакса или текстолита. Печатная плата и расположение элементов на ней приведены на рисунке ниже.

    Печатная плата размещается внутри выключателя. Светодиод D2 располагается в специально просверленном в крышке выключателя отверстии и с платой соединяется двумя проводками. В качестве резистора R1 следует использовать металлический резистор мощностью не менее 0,6 Вт, стабилитрон D1 должен быть типа BZX85V009.1, тиристор Tcl - типа ВТА10А/ 600V, светодиод D2 - диаметром 5 мм красного цвета.

    Работоспособность данного индикатора была неоднократно проверена. В то же время до конца остается невыясненным вопрос, выдержит ли предлагаемое устройство замыкание в цепи, вызванное появлением вольтовой дуги, инициируемой в электрической лампочке при перегорании нити накала.

    Схема индикатора состояния выключателя сети
