    Микросхема TDA7265


    Микросхема TDA7265

    Двухканальный УМЗЧ с двухполярным питанием. Есть режимы блокировки и энергосберегающий. Усилитель работает в классе АВ, предназначен для применения в HI-FI аудиоцентрах и телевизорах со стереозвуком.

    Микросхема TDA7265

    Параметры:


    1. Напряжение питания (Vs)..............±5...±25V.
    номинал..........±16V.
    2. Номинальный ток покоя............... 80 mА.
    3. Максимальный ток потребления..... 4,5 А.
    4. Сопротивление нагрузки (Rh)......4...8 Оm.
    5. Входное сопротивление ..............20 kОm.
    6. Максимальная вых. мощность...... 32 W.
    7. Выходная мощность (Р) при КНИ≤10%, RH=80m, Vs=±16V.....25 W.
    8. Выходная мощность (Р) при КНИ≤1%, Rh=8 Оm, Vs=±16V........20 W.
    9. КНИ при Р = 1 W, Rh=8 Оm, на частоте 1kHz....................................0,01%.
    10. КНИ при P=15W, Rh=8 Оm, в частотном диапазоне 0,1... 15 kHz......0,7%.
    11. КНИ при P=1W, Rh=4 Оm, на частоте 1 kHz...................................0,02%.
    12. Частотный диапазон......20...22000 Hz.

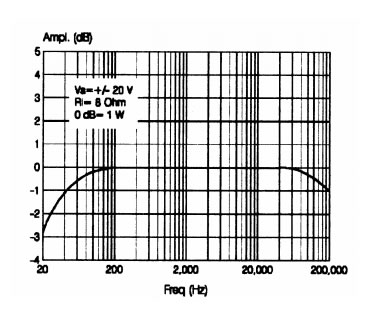

    Амплитудно-частотная характеристика.

    Микросхема TDA7265

    Зависимость тока покоя от напряжения питания.

    Микросхема TDA7265

    Зависимость выходной мощности от напряжения питания, с учетом КНИ (THD).

    Микросхема TDA7265
