    Приемник прямого усиления


    Приемник прямого усиления

    Этот относительно простой приемник принимает сигналы местных радиостанций, работающих в диапазоне средних волн (520-1600 кГц). Приемник выполнен по схеме 1-V-2 на четырех транзисторах, один из которых — полевой.
    Роль антенны выполняет магнитная антенна WL1, представляющая собой ферритовый стержень длиной 160 мм и диаметром 8 мм, на который намотана катушка из намоточного провода ПЭВ 0,43.

    Поскольку входное сопротивление усилителя радиочастоты на полевом транзисторе VT1 очень высоко, контур, образованный катушкой WL1 и переменным конденсатором С1 стало возможным включить непосредственно между затвором VT1 и общим минусом питания. Это дает увеличение коэффициента передачи, поскольку, нет необходимости в катушке связи, которая совместно с контурной образует понижающий трансформатор. Поэтому, реальный коэффициент передачи такого радиочастотного узла получается примерно таким же, как у двухкаскадного УРЧ на биполярных транзисторах, получающего сигнал с катушки связи входного контура.

    Детектор выполнен на двух диодах VD1 и VD2, включенных удвоителем. Обычно, в такой схеме применяются германиевые диоды. Но, диоды типа Д9 слишком старые и уже редко бывают в продаже. Более современные ГД507 не только редкие, но и дорогие. Поэтому, детектор выполнен на кремниевых диодах, а для того чтобы получить высокую чувствительность детектора, на эти диоды подается положительное напряжение смещения через резистор R4. Через диоды протекает небольшой прямой ток и детектирование происходит не на уровне нулевой отметки ВАХ, а на более оптимальном её участке.

    В результате такой детектор оказывается даже более чувствительным, чем детектор на германиевых диодах, работающих без тока смещения. Для снижения вероятности самовозбуждения высокочастотной части приемника питание на УРЧ подается через блокирующую RC-цепочку C11-R3.

    Низкочастотное напряжение (продукт детектирования) выделяется на конденсаторе С4 и через регулятор громкости R5 поступает на усилитель звуковой частоты.Установка резистора R4, через который подается смещение на детекторные диоды привела к тому, что регулятор громкости R5 находится под постоянным напряжением, но это никак не сказывается на работе УЗЧ. Сигнал на вход УЗЧ поступает через разделительный конденсатор С7. Конденсатор С9 снижает уровень высокочастотных помех на входе первого каскада на транзисторе VT1, что повышает стабильность УЗЧ к самовозбуждению. Такую же роль выполняет и конденсатор С8, включенный параллельно резистору R6, задающему режим работы всего УЗЧ. Диоды VD3 и VD4 задают необходимый режим работы выходного двухтактного каскада на VT3 и VT4 и повышают термостабильность УЗЧ.

    Динамик подключен на выходе УЗЧ через разделительный конденсатор С10. Питается приемник от источника постоянного тока напряжением 9 V (две "плоские" батарейки по 4,5V, включенные последовательно). Чувствительность приемника около 1,5-2 mV, выходная мощность — до 0,5 W.

    Приемник выполнялся как полустационарное устройство, предназначенное для работы на даче, поэтому он имеет довольно крупные габариты, — он собран в корпусе крупного абонентского громкоговорителя "Кристалл", имеющего двухваттный динамик диаметром 210 мм и регулятор громкости — резистор сопротивлением 22 кОм. В этом же корпусе размещается и батарея питания. Кроме того введена вторая крупная плоская круглая ручка, насаженная и привинченная на ось конденсатора С1. Эта ручка выполняет роль и ручки настройки и верньерного устройства одновременно. Еще установлен выключатель питания — тумблер МТ. Переходной трансформатор, имеющийся в абонентском громкоговорителе, исключен.

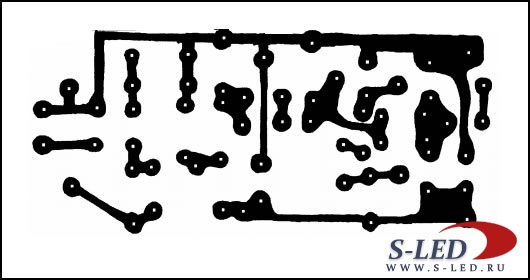

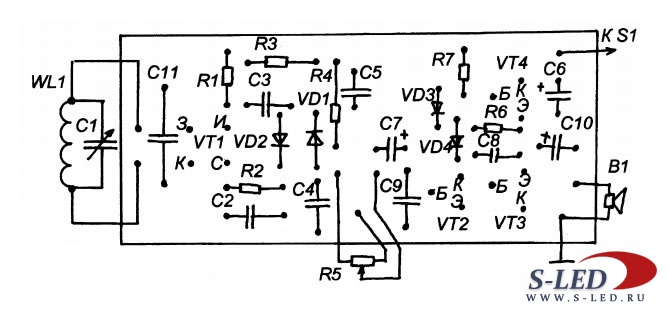

    Большинство деталей смонтировано на достаточно просторной печатной плате (рис. 2). Дорожки вычерчены ярославской автоэмалью МЛ-1110 при помощи острозаточенной спички. Переменный конденсатор С1 — переменный конденсатор с твердым диэлектриком, односекционный, от радионабора для сборки приемника "Юность -КП-101". Можно взять любой другой переменный конденсатор с воздушным или твердым диэлектриком, имеющего максимальную емкость не менее 180 пФ, а минимальную не более 10 пФ.

    Рис. 2

    Приемник прямого усиления
    Приемник прямого усиления

    Магнитная антенна представляет собой ферритовый стержень длиной 160 мм и диаметром 8 мм из феррита 400НН. Стержень может быть короче или длиннее, но чем он длиннее, тем больше чувствительность приемника. Намотка катушки WL1 производится прямо на стержень. Использован провод ПЭВ 0,43, число витков — 100, намотка в один слой виток к витку. Диаметр провода не обязательно такой, может быть от 0,3 до 0,7 мм. Катушка расположена примерно посредине стержня.

    Диоды КД522 можно применить с любой буквой, а также, КД521, КД503. В детекторе можно использовать "старые" Д9, Д2, Д18, Д20, при этом резистор R4 можно исключить. Полевой транзистор КП303Е можно заменить на КП303Г, КП303Д. Транзистор КТ6115Б можно заменить на любой КТ6115Б или на КТ502. Транзистор КТ6114Б — любой КТ6114 или КТ503. Но, нужно чтобы эти транзисторы были однотипными и с одинаковыми буквами. Емкости всех указанных на схеме конденсаторов могут отличаться от обозначенных на схеме на 30-50%.

    Правильно собранный приемник начинает функционировать сразу же после включения питания. Это заметно по негромкому шипению из динамика. УРЧ и детектор налаживания не требуют. УНЧ нуждается в налаживании. Нужно установить движок резистора R5 в положение минимальной громкости, затем, подобрать номинал резистора R6 таким образом, чтобы напряжение на эмиттерах транзисторов VT3 и VT4 равнялось половине напряжения питания. Каждый раз перед заменой резистора R6 выключайте питание, чтобы не испортить транзисторы.
