    Схема усилителя для ремонта автомагнитол


    Схема усилителя для ремонта автомагнитол

    Недорогая аудиотехника не отличается качеством работы и надежностью. Часто, заявленные в инструкции или на упаковке параметры очень далеки от действительных характеристик аппарата, а качество сборки и монтажа становится причиной его быстрого отказа. Очень часто китайская автомагнитола оказывается монофонической, у которой акустические системы просто включены параллельно.

    И все-же такая аппаратура покупается. Существенно улучшить характеристики этой техники и повысить её надежность можно путем замены собственной электронной начинки на самодельную. Причем, получить очень неплохие характеристики можно и применив наиболее доступную элементную базу.

    В этой статье приводится описание полного тракта кассетного проигрывателя (от головки до акустических систем). Конструктивно этот тракт собран на трех малогабиритных печатных платах, представляющих собой функционально законченные модули. Разбивка схемы на три платы-модуля позволяет разместить схему усилителя, практически, в любой аппаратуре, невзирая на особенности её конструкции. А функциональная законченность каждой платы-модуля дает простор для дальнейшей модернизации аппарата путем замены модулей более совершенными.

    Поскольку, устройство разбито на три модуля, то и принципиальная схема нарисована как три разных модуля. Затем, приводится схема соединений.
    Первый модуль - предварительный усилитель воспроизведения. Модуль выполнен на популярной микросхеме К157УЛ1А, содержащей два линейных малошумящих низкочастотных усилителя. Эти усилители представляют собой специализированные операционные усилители с однополярным питанием, предназначенные для работы именно в каскадах предварительного усиления звуковой частоты.

    На входе усилителей включены конденсаторы С1 и С2, которые, совместно с катушками стереофонической магнитной головки образуют колебательные контуры, повышающие АЧХ в области высоких частот. Коэффициент усиления и частотная коррекция усилителей осуществляется при помощи цепей ООС - R1-R3-R5-C5 и R2-R4-R7-C9. При необходимости, можно подрегулировать коэффициенты усиления усилителей путем подбора сопротивлений резисторов R1 и R2.
    Низкочастотные сигналы с выходов магнитной головки поступают на входы усилителей микросхемы А1 через конденсаторы С3 и С4.

    Предварительный усилитель монтируется на малогабаритной печатной плате, схема которой представлена на рисунке 2. Конструктивно, эту плату желательно размещать как можно ближе к магнитной головке, конечно, если это возможно.

    Рис. 2

    Схема усилителя для ремонта автомагнитол

    Если в модернизируемом аппарате применяется монофоническая магнитная головка, её необходимо заменить стереофонической. Обычно, подходят стереоголовки для аудиоплееров. Но, часто, даже в монофонической аппаратуре, именуемой стереофонической, установлена стереоголовка, одна из обмоток которой не подключена, либо обе обмотки включены параллельно. Микросхему К157УЛ1А можно заменить на К157УЛ1Б. Все детали должны быть малогабаритными. Проводники, связвающие магнитную головку с входом предусилителя должны быть экранироваными.

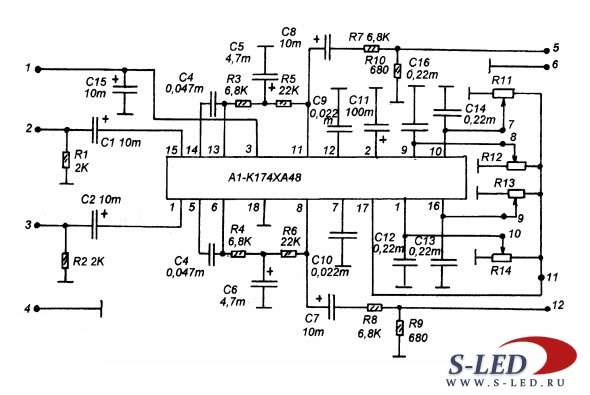

    Второй модуль - активный электронный регулятор громкости, стереобаланса и тембра по низким и высоким частотам (рис. 3). Этот модуль построен на отечественной микросхеме К174ХА48 или её импортном аналоге - А1524. Все регулировки электронные - путем изменения постоянного напряжения на определенных выводах микросхемы. Это не только удобно тем, что позволяет выполнять регулировку в обоих каналах одним односекционным переменным резистором, но и дает возможность, в дальнейшем организовать проводное или беспроводной дистанционное управление или ввести цифровой кнопочный регулятор. И еще одно достоинство - нет необходимости в экранировке проводников, идущих от микросхемы А1 к переменным резисторам, и нет ограничения длины этих проводов и взаимного расположения резисторов относительно других элементов или узлов аппарата.

    Коэффициент передачи регулятора равен единице (при максимальном положении регулятора громкости и среднем положении регуляторов баланса и тембра).

    Рис. 3

    Схема усилителя для ремонта автомагнитол

    Активный регулятор собран на малогабаритной печатной плате, схема которой показана на рисунке 4. Плату желательно располагать подальше от электродвигателя лентопротяжки магнитолы. Проводники, через которые подается сигнал от предварительного усилителя на регулятор и от регулятора на усилитель мощности должны быть экранированными.

    Рис. 4

    Схема усилителя для ремонта автомагнитол

    Микросхему К174ХА48 можно заменить импортной - А1524 или TDA1524. Все детали должны быть малогабаритными. Переменные резисторы регулировок могут быть сопротивлением от 4 до 100 кОм. В качестве них можно использовать имеющиеся в аппарате переменные резисторы. Если в аппарате регулировочных резисторов недостаточно и нет желания переделывать переднюю панель установкой дополнительного регулятора, можно просто отказаться от одной из регулировок и переменный резистор этой регулировки заменить на подстроечный, который установить на плате активного регулятора. В процессе налаживания аппарата этим подстроечным резистором нужно установить оптимальное значение регулируемого параметра.

    Следующий и последний узел - это усилитель мощности (рис. 5). Он выполнен на наиболее доступных отечественных микросхемах-УМЗЧ К174УН14 (или аналогичных - TDA2003). Эти микросхемы включены по типовым схемам. УМЗЧ никаких особенностей не имеет. Усилитель при питании от источника напряжением +13,5V развивает выходную мощность 2x5 W.


    Рис. 5

    Схема усилителя для ремонта автомагнитол

    Усилитель мощности ЗЧ собран на малогабаритной печатной плате, схема которой показана на рисунке 6. Если требуется более высокая мощность этот усилитель можно заменить усилителем на импортной микросхеме-УМЗЧ, например на TDA1518 или TDA1555, на какой-то другой. Эти микросхемы почти не имеют навесных элементов и УМЗЧ на их основе можно собрать даже без печатной платы, выполнив требуемый монтаж непосредственно на выводах микросхемы.
    Микросхемы УМЗЧ должны быть привинчены радиаторными пластинами к металлическому корпусу автомагнитолы или на какой-то радиатор.

    Рис. 6

    Схема усилителя для ремонта автомагнитол

    Схема межплатных соединений показана на рисунке 7. На этой схеме не показаны цепи магнитной головки и регуляторов, эти цепи показаны на рисунках 1 и 3, соответственно. Емкость конденсатора С должна быть как можно больше, но не менее указанной на схеме.
    Все платы с односторонней разводкой, из фольгированного стеклотекстолита. На рисунках даны только схемы разводки плат. Боковые поля с отверстиями для крепления не показаны, их конструкция зависит от конкретного места установки платы.

    Рис. 7
