    Схема таймера-выключателя


    Схема таймера-выключателя

    Устройство управляется таймером. В качестве время-задающего устройства используется популярный карманный цифровой будильник. Особенность таких будильников в том, что их звукоизлучатели динамические или электромагнитные, а не пьезокерамические. Причем, частота тревожного сигнала совпадает с резонансной частотой звукоизлучателя.

    В результате, поскольку излучатель — индуктивность, то импульсное напряжение на нем резко возрастает (за счет ЭДС самоиндукции и резонансных процессов) и может достигать десятка вольт, в то время, как напряжение питания будильника всего 1,5 В. Такой таймер включит или выключит заданное устройство в любое время, на которое установлен будильник.

    Система питания и управления нагрузкой такая же как в предыдущей схеме. Кнопка S1 служит для установки выключателя в исходное положение, а тумблер S2 — для выбора типа работы, — на включение или на выключение. В показанном на схеме положении — на выключение, то есть, при нажатии на S1 нагрузка включается, а при срабатывании будильника — выключается.

    При нажатии на S1 RS-триггер на D1.1 и D1.2 устанавливается в предварительное состояние (единица на выходе D1.2, нуль на выходе D1.1) в зависимости от положения S2 на выходе D1.3 будет ноль или единица (в данном случае, — единица). При срабатывании будильника он начинает вырабатывать акустический сигнал, и на его звукоизлучателе будут импульсы. Эти импульсы через развязывающий конденсатор С1. Первый же импульс открывает буферный транзистор VT1, и напряжение на его коллекторе падает до уровня логического нуля. Это переводит RS-триггер D1.1-D1.2 в противоположное устойчивое положение, и состояние нагрузки меняется (если была включена, то выключается, и наоборот). Далее, никаких изменений больше не происходит, и чтобы вернуть схему в исходное положение нужно снова нажать на S1.

    Работая с этим таймером-выключателем нужно отключить в будильнике функцию ежечасной подачи короткого звукового сигнала. Микросхема может быть только К561ЛА7 или К1561ЛА7 (или импортный аналог). Кнопка S1 - без фиксации, тумблер S2 - с фиксацией.

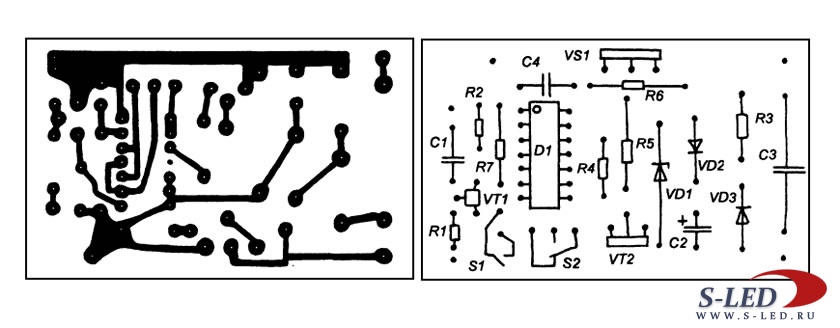

    Вид печатной платы устройства таймера-выключателя

    Схема таймера-выключателя
