    Схема светодиодной линии


    Схема светодиодной линии

    Индикаторная (световая) панель состоит из восьми сверъхярких светодиодов, расположенных в линию. После включения питания, сначала загораются два светодиода посредине панели, образуя короткую линию затем, по мере работы устройства, эта линия удлиняется в обе стороны и в середине цикла достигает полной длины в восемь светодиодов.

    Затем, два средних светодиода гаснут, и линия как-бы разрывается на две линии, которые постепенно уменьшаются до двух точек, расположенных на краях световой (индикаторной) панели. Затем весь процесс повторяется снова и снова, пока источник не будет выключен. В основе автомата лежит обычная логика работы регистра сдвига. На начальном этапе, после включения питания, цепь C2-R2 устанавливает регистр D2 в нулевое положение. На всех его выходах ноль, и на выходе инвертора D1.4 - единица. По фронту каждого из импульсов, поступающих на синхровход С триггера он записывает и сдвигает данные, поданные на его вход D, то есть, сейчас - единицу. Так, в течение первых четырех тактов происходит последовательное заполнение выходов регистра единицами. Как только в последний выход 4 будет записана единица, уровень на выходе D1.4 меняется и теперь, в течение последующих четырех тактов в регистр записываются нули. Соответствующее расположение светодиодов дает выше описанный световой эффект.

    Если светодиоды расположить иначе, - тоже в линию, но в порядке номеров, согласно схеме, то получится эффект бегущая линия, когда будет создаваться впечатление, что по индикаторной панели пробегает линия длиной в восемь светодиодов, - сначала с одного края появляется её начальная черточка, затем, линия перемещается дальше, и в середине цикла видна уже вся (все восемь светодиодов), далее, линия, как бы перемещаясь, постепенно уходит из поля зрения.

    На рисунке приводится рисунок платы для создания эффекта растущей линии, для эффекта бегущей линии нужно изменить дорожки под светодиоды. Тип светодиодов не известен, - в магазине лаконично написано: светодиоды сверхъяркие, синие. Стабилитрон - любой на 6-9 V. Транзисторы КТ315 можно заменить любыми, выдерживающими ток коллектора до 0,1 А. Диод КД209 -любой выпрямительный. Скорость воспроизведения эффекта зависит от параметров цепи R1-C1.

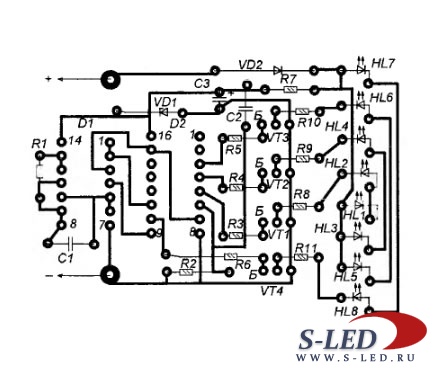

    Макет печатной платы светодиодной линии

    Схема светодиодной линии

    Источник схемы: www.votshema.ru
