    Схема сканирующего устройства УКВ-ЧМ приемника


    Схема сканирующего устройства УКВ-ЧМ приемника

    УКВ (FM) приемник является неотъемлемой частью звуковоспроизводящего комплекса любой сложности. Современные схемотехнические решения и элементная база позволяют достигнуть высоких характеристик приема. Поэтому, радиолюбитель, взяв за основу одну из типовых схем, может сосредоточить свое внимание на улучшении сервисных характеристик конструируемого устройства. В первую очередь это относится к органам настройки.

    В последние годы четко обозначилась тенденция отказа от механических шкал и органов настройки, управляемых при помощи сложных верньерных устройств. В радиолюбительской практике это связано еще и с тем, что изготовление хорошей и красивой шкалы и верньерного устройства в кустарных условиях проблематично.

    Большинство современных приемников настраиваются при помощи варикапов, это дает возможность осуществлять настройку при помощи цифровых синтезаторов напряжения с квазианалоговыми шкалами, где бегунок имитируется светящимся светодиодом или сегментом индикатора.

    А настройка осуществляется нажатиями на кнопки "+" и "—". В радиолюбительской литературе опубликовано немало подобных устройств разной сложности, однако большинству из них присущ существенный недостаток:
    кнопку приходится удерживать все время настройки. Скорость перестройки при ручном управлении мала, и для перестройки по всему диапазону приходится удерживать кнопку в течении 15-20 секунд.

    Однако есть и другие способы построения таких устройств. Практически все современные микросхемы для ЧМ-приемников, кроме К174УР3, имеют выход напряжения точной настройки для подключения индикатора. Этот выход можно использовать для автоматизации процесса настройки, так чтобы было достаточно одного короткого нажатия на кнопку.

    Как показывает практика, в большинстве случаев достаточно перестройки приемника в одну сторону с возможностью возврата на начало диапазона кнопкой "сброс". Подобный способ применяется в портативных приемниках зарубежного производства, построенных на TDA7088 или её аналогах. Скорость перестройки при этом может быть достаточно высокой и настройка приемника, оснащенного таким устройством, практически не отличается от перебора по кольцу фиксированных настроек.

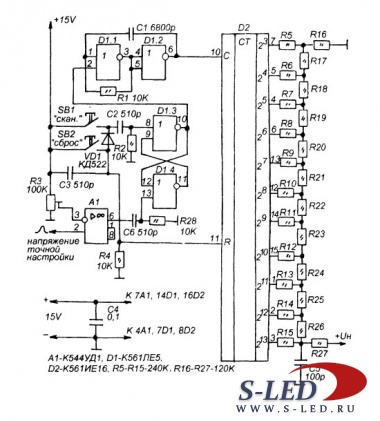

    Принципиальная схема такого узла настройки (сканера) приведена на рисунке 1. Тактовый генератор выполнен на элементах D1.1 и D1.2, его частота выбрана около 7 кГц. При такой частоте на перекрытие всего диапазона требуется около 2,5 секунд. Управление генератором осуществляется при помощи RS-триггера на элементах D1.3 и D1.4.

    При подаче напряжения питания цепь R4 С3 формирует короткий импульс сброса, устанавливающий счетчик D2 в нулевое состояние. Этот же импульс, через диод VD1 и конденсатор С2 устанавливает RS-триггер D1.3-D1.4 в нулевое состояние Низкий уровень на выводе 2 D1.1 разрешает работу тактового генератора и состояние счетчика D2 начинает изменяться. Для преобразования двоичного кода в напряжение применяется АЦП на основе R-2R матрицы R5-R26. Достоинство такого решения в том, что в матрице используются резисторы всего двух номиналов, что существенно упрощает подбор элементной базы.

    Полученное, таким образом, напряжение настройки снимается с конденсатора С5 и через резистор R27 подается на варикапы приемника.
