    Схема мощного блока питания


    Схема мощного блока питания

    При ремонте и конструировании различной электронной техники возникает необходимость в мощном лабораторном блоке питания с регулировкой в широких пределах выходного напряжения и тока. Исходя из вышесказанного, был разработан и изготовлен блок питания, имеющий следующие параметры и возможности...

    Микросхему А1 К140УД7 можно заменить на К140УД6, КР140УД708, КР140УД608. Вместо К561ЛА7 можно использовать К564ЛА7, или собрать аналогичный генератор на других 2х-4х входовых инверторах этих серий. Микроамперметр РА1 - М4387, М4761 или любой другой малогабаритный. ВА1 - любой телефонный капсюль или малогабаритный динамик.

    Кнопка SB1 - П2К с четырьмя контактными группами. Для коммутации переменного напряжения три группы контактов следует соединить параллельно, а четвертую использовать для переключения стабилитронов. SB2 - такая же как SB1 или тумблер на два-три направления и ток 2...5 А.

    Трансформатор можно сделать на любом стальном магнитопроводе с габаритной мощностью 90... 150 Вт. Автор использовал трансформатор ТС-90 от телевизора (УСТ61-1). С трансформатора предварительно удалены все вторичные обмотки. Обмотки II и III включенные параллельно, намотаны проводом ПЭВ-2 0,68 мм, из расчета примерно 4,5 витка на 1 V.

    Они попарно должны содержать строго одинаковое число витков. Обмотки I V и V предназначены для питания низковольтного паяльника ЭПСН-12-25 Вт или аналогичного. Они намотаны проводом ПЭВ-2 0,75. Первичная обмотка трансформатора включена на напряжение 237 V.

    Диоды VD1-VD4 размещаются на общем теплоотводе 150 см2 через изолирующие прокладки. Транзистор VT3 устанавливается на ребристый или игольчатый радиатор площадью 500 см2. Транзистор VT4 на радиаторе 10см2. Если длина провода от вывода 2 DA1 до R20 более 15 см, то необходимо применить экранированный провод. Провода от выхода выпрямителя VD1-VD4 припаиваются непосредственно к выводам конденсаторов С4 и С5. К ним же припаивается отдельным проводом левый, по схеме, вывод R2.

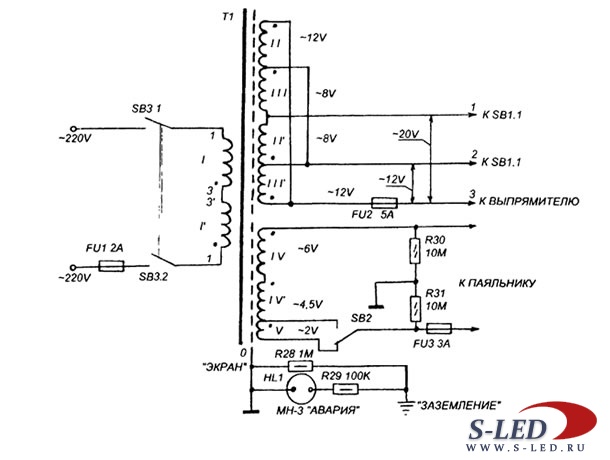

    Рис. 2

    Схема мощного блока питания Стабилизатор блока питания представляет собой устройство с большим усилением и глубокими ООС, поэтому, при его монтаже следует придерживаться тех же правил, что и при монтаже устройств высококачественного звуковоспроизведения.

    При эксплуатации блока питания нужно следить за тем, чтобы суммарная мощность потребления по всем вторичным обмоткам не превышала максимально допустимую для примененного трансформатора.Так же следует исключить подогрев трансформатором и радиатором VT3 электролитических конденсаторов, особенно С3 и С4. Если корпус будет типа "мини-башни", то Т1 следует разместить в верхней её части, а мощный радиатор частично вынести за пределы корпуса, например оформив его в виде задней стенки.

    Налаживание. R3 - чувствительность микроамперметра, R4 - верхний порог ограничения тока. R19 и R21 минимальное и максимальное напряжение диапазона 7...18 V. R23 - тон звукового сигнала, R25 — громкость.
