В настоящее время выделилось два подхода к конструированию аналоговой звукоусилительной аппаратуры. Первый из них — традиционный. Он ставит во главу угла, прежде всего, достижение по возможности более высоких технических характеристик. При этом предполагается, что высокие технические характеристики автоматически гарантируют и высокое качество звучания. К настоящему времени общепринятым для такого подхода стало построение усилительного тракта на основе схемотехники операционных усилителей (ОУ), охваченных глубокой отрицательной обратной связью (ООС), что позволяет добиться превосходных технических характеристик.
С выхода первою каскада сигнал поступает в цепь пассивной коррекции (рис. 3). На схеме указаны стандартные значения номиналов элементов, которые весьма близки к расчетным. Путем несложного подбора можно довольно точно установить оптимальные сопротивления и емкости цепи коррекции. Разумеется, что конденсаторы должны быть с высококачественным диэлектриком (группы К78, К71). Емкость конденсатора С5 соответствует формированию АЧХ по стандарту RIAA-78/IEC. При желании скорректировать АЧХ по стандарту RIM емкость С5 надо увеличить в несколько раз. Возможны и иные значения номиналов элементов цепей коррекции, например, R6 = 15 кОм. R7 = 3,2 кОм, R9 - 240 кОм, С3 = 0,1 мкФ. С4 = 0,033 мкФ, C5 - 0.033 мкФ. Сопротивление резистора R9 сильно влияет на АЧХ в области низких частот.
По мнению автора, формирование АЧХ УК следует проводить по стандарту RIAA-78, поскольку, к сожалению, множество пластинок, особенно производства СССР, страдают дефектом, именуемым "коробление" и вызывающим сильные низкочастотные помехи, перегружающие УК и вызывающие рост гармонических и интермодуляционных искажений. Сведения о различиях стандартов RIAA и RIAA-78/1EC имеются в [11].
Второй каскад УК является аналогом широко известного лампового каскада SRPP. Достоинство лампового варианта — довольно низкое выходное сопротивление. Транзисторный вариант не дает такого низкого выходного сопротивления, как лампово-триодный, из-за того, что ПТ имеют "пентодные" выходные характеристики и. соответственно. высокое выходное сопротивление. Этот каскад обеспечивает основное усиление по напряжению. Уровень сигнала после цепей коррекции практически такой же. как и на входе первого каскада, поэтому требования к шумовым свойствам ПТ здесь не ослаблены. Выходное напряжение на частоте 1 кГц достигает 250 мВ при входном напряжении 5 мВ.

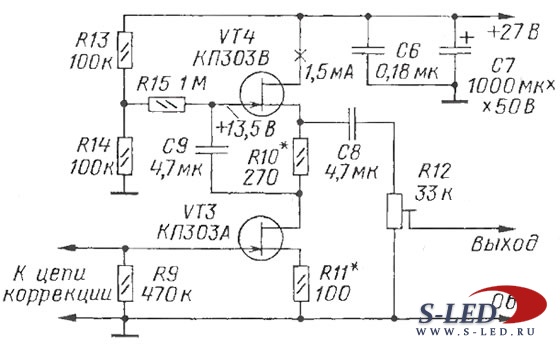

Нижний по схеме ПТ (КП303А). как и в первом каскаде, работает при минимальном смещении, откуда ясна необходимость его подбора по начальному току стока (1.9...2,2 мА, при R11 = 100 0м ток каскада — около 1,5 мА). Верхний по схеме ПТ — КП303В. Так как он имеет большой начальный ток стока, номинал резистора в цепи его истока, которым выставляется напряжение около 10... 11 В на стоке нижнего по схеме ПТ, несколько увеличен (270 Ом). Отметим, что наличие проходных характеристик конкретных ПТ, устанавливаемых в каскад, позволяет довольно точно рассчитать номиналы резисторов и даже избежать их подбора. Платой за упрощение схемы второго каскада являются невысокая термостабильность и некоторое затруднение наладки. Для повышения стабильности каскада схему можно видоизменить, как показано на рис. 4. В этом случае, правда, в цепи сигнала появляется дополнительный конденсатор. Поэтому, если устройство предназначено для работы в условиях небольших колебаний температуры, лучше все же использовать схему каскада. Все измерения проводились именно с этим вариантом схемы.
Рис.4
На выходе УК подключен подстроечный резистор для выравнивания усиления двух каналов стереофонического УК, поскольку коэффициенты усиления каналов УК без общей ООС могут различаться между собой. В некоторых пределах усиление каскадов можно, конечно, варьировать, например, изменением сопротивления резисторов в цепях стока ПТ, однако более универсальным решением представляется включение регулятора на выходе. Выходное сопротивление транзисторного аналога SRPP довольно велико — около 40 кОм, поэтому требуются высокое входное сопротивление нагрузки и малая емкость межблочных кабелей, соединяющих выход УК с последующими каскадами усилительного тракта. При введении регулятора это требование становится еще более жестким — емкость кабеля не более 150 пФ.
