Схема автомата включения освещения |
|
| Категория: "Схемы › Управление освещением" |
Автомат служит для включения уличного освещения с наступлением темноты и выключения на рассвете Работа ясна из схемы. При установке нужно сам автомат с фоторезистором удалить от лампы и сделать так, чтобы на него свет от лампы не падал, а только солнечный. Порог срабатывания устанавливают подбором R2 (300K-3M).
Читать дальше... |
Схема регулятора яркости гирлянд на микроконтроллере |
|
| Категория: "Схемы › Гирлянды › Регуляторы яркости" |
Данная схема регулятора позволяет включать и выключать гирлянды, а также регулировать яркость их свечения. Устройство является простым в изготовлении, отличается малым энергопотреблением. Предназначение её для украшения различных предметов. Схема регулятора яркости показана на рисунке выше. Описание работы схемы по ссылке "Читать дальше".
Читать дальше... |
Схема автомата переключателя светодиодов |
|
| Категория: "Схемы › Индикаторы" |

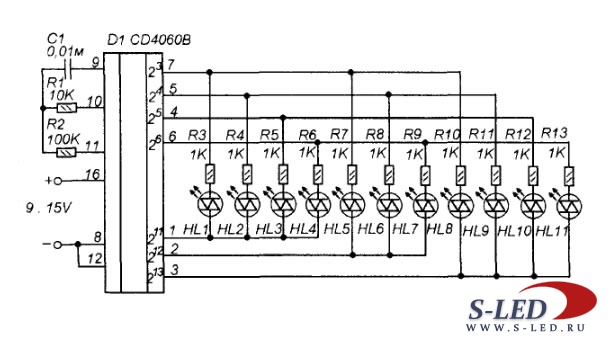

Это устройство может оживить какие-то ёлочные или праздничные украшения, элементы малой световой рекламы, или послужить оригинальным индикатором сигнализации или режима включения какого-то устройства. На объекте устанавливаются 11 двухцветных, желательно сверхярких светодиода.
Читать дальше... |
Схема регулировки яркости светодиодов |
|
| Категория: "Схемы › Авто" |
Данная схема предназначена для регулировки яркости цепи светодиодов. Схема диммера создавалась для замены штатного реостата регулировки подсветки панели приборов ВАЗ или другого автомобиля, т.к. после замены ламп накаливания подсветки панели на светодиоды, реостат не мог регулировать их нормально. Схема также может быть полезна для регулировки яркости светодиодов других устройств или отдельно.
Главное отличие этой схемы от других подобных (в большинстве случае не рабочих или потребляющих большой ток), это максимальная простота и долговечная работа (при условии качественной сборки).
Читать дальше... |
Регулировка яркости точечных источников света |
|
| Категория: "Схемы › Регуляторы яркости" |
При желании повторить это устройство возникла проблема с комплектацией, - небыло микросхемы LM3915 и оптоключей 5П19Б, но была микросхема AN6884 и некоторое количество реле КУЦ-1 (РА3629000) от систем дистанционного управления старых телевизоров. Микросхема AN6884, так же как и LM3915 предназначена для работы в индикаторах, на рисунке 1 приводится её типовая схема. Ток ограничения выходных ключей AN6884 через светодиоды составляет 12mA, чего вполне достаточно для надежного срабатывания вышеуказанного реле.
Читать дальше... |
|
