    Микросхема радиотракта LA1833N, LA1833NM


    Микросхема радиотракта LA1833N, LA1833NM

    Микросхема предназначена для применения в домашних аудиоцентрах. Содержит полный AM тракт, и тракт ПЧ и демодулятора FM, а так же, стереодекодер. Предусмотрены выходы для индикаторов точной настройки и приема стереопрограмм. Есть выход контроля частоты гетеродина AM тракта (для индикации частоты настройки или для работы синтезатора).




    Основные параметры:


    1. Напряжение питания (VCC) ........ 4...8V, номинальное значение VCC ....... 5V.
    2. Ток покоя в режиме FM ....... 18...38mA.
    3. Ток покоя в режиме AM ....... 11...33mA.
    4. Номинальный выходной сигнал в режиме FM ............. 210...420mV.
    5. Номинальный выходной сигнал в режиме AM ............... 90...230mV.
    6. Уровень выходного контрольного напряжения гетеродина AM (выв. 24) .... 200mV.
    7. Коэффициент нелинейных искажений в режиме FM ... ном. 0,5% (не более 1,5%).
    8. Коэффициент нелинейных искажения в режиме AM ... ном. 0,5% (не более 1,3%).
    9. Промежуточная частота AM ... 450kHz.
    10. Промежуточная частота FM ... 10,7MHz.

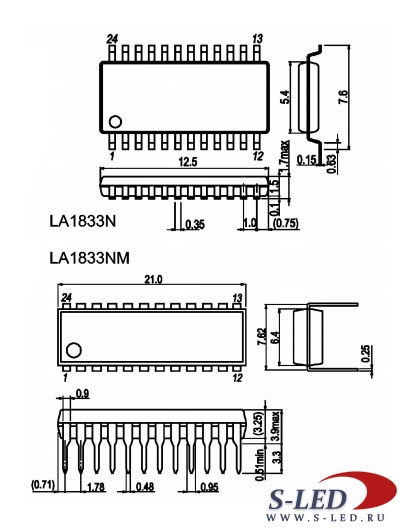

    Микросхемы LA1833N, LA1833NM

    Микросхема радиотракта LA1833N, LA1833NM
