    Восьмитональная сирена для сигнализации


    Восьмитональная сирена для сигнализации

    Однообразное звучание сирен автомобильных сигнализаций не дает ни каких шансов выделить на слух, на фоне всеобщего городского шума крик о помощи именно своего автомобиля. У радиолюбителя всегда есть возможность исправить положение - сделать сирену самостоятельно.

    Для этого можно использовать отечественный музыкальный синтезатор УМС8-08. Эта микросхема может генерировать восемь музыкальных фрагментов, не имеющих ничего общего со стандартным набором стандартной сирены. Недостаток микросхемы "УМС" в том, что в упрощенном включении она вырабатывает только один первый музыкальный фрагмент, а в типовом включении - запускается только при нажатии на кнопку, при котором подается единичный логический уровень на соединенные вместе выводы 12 и 6. Перебор фрагментов производится повторным нажатием этой кнопки в конце звучащего фрагмента. Тогда, микросхема переходит на следующий фрагмент.

    Этот недостаток очень существенен, поскольку серьезно затрудняет реализацию автоматического перебора фрагментов, автоматически запускающегося при включении питания. В литературе предложено несколько вариантов организации автоматического перебора, но у всех них есть один существенный недостаток - при помощи RC-цепи или другим способом происходит определение паузы между фрагментами. Такая схема очень сложно налаживается и не всегда надежно работает, уже по тому, что в паузах между фрагментов у многих экземпляров УМС бывают короткие шумовые импульсы, который сбивают с толку такую схему.

    В этой схеме используется другой способ, - он тоже не очень совершенен, но он в любом случае обеспечивает автоматический перебор. Продолжительность звучания одного фрагмента, примерно, составляет 7-10 секунд. В схему введен мультивибратор, который с таким периодом подает на соединенные вместе выводы 6 и 13 микросхемы УМС логическую единицу, что вызывает переключение на следующий фрагмент. Конечно, не все фрагменты одинаковы по продолжительности, а период выбран исходя от самого короткого фрагмента. Поэтому, некоторые фрагменты "обрезаются" в самом конце. В этом и состоит недостаток такой схемы, но, в случае с охранной сиреной, с ним можно мириться.

    Роль кнопки управления выполняют диоды VD4 и VD5, которые периодически открываются мультивибратором на микросхеме D2, вырабатывающем импульсы с периодом около 7-10 секунд (зависит от R5-C5). Цепь R3-C4 служит для первого запуска синтезатора, чтобы при включении на выводы 6 и 13 D1 подавалась единица.

    Несостыковка микросхем К561 и УМС по питанию решена следующим образом. Для питания используется параметрический стабилизатор на элементах VD1-VD3-HL1-R1. На светодиоде падает примерно 1,7-1,8V, на диоде VD1 - около 0,3-0,4V. В сумме получается чуть более 2V, что как раз подходит для питания микросхемы УМС. Но, для питания микросхемы K561ЛЕ5 этого мало (минимум надо 2,5V), поэтому здесь есть еще два диода VD2 и VD3, которые вместе дают прибавку около 0,7-0,8V. Таким образом, УМС питается напряжением 2,1V, a D2 напряжением 2,9V. Диод VD4 служит для выполнения двух функций. Во-первых, они развязывают выход последнего элемента D2 от выводов 6 и 13 D1, а во-вторых, понижают уровень логической единицы до напряжения питания D1.

    Для усиления громкости звука собран УМЗЧ на микросхеме А1 (К174УН14). Обычно, в такой схеме, для усиления сигнала от УМС используют транзисторный мощный ключ, но УМЗЧ на микросхеме дает лучшее звучание. Нагружен УМЗЧ на высокочастотную динамическую головку В1.

    В качестве основы для сирены используется готовая однотональная сирена промышленного производства. Сирена имеет корпус в виде куба со скругленными углами, средними размерами 80x80x80 мм. Внутри корпуса находится плоская высокочастотная динамическая головка (без маркировки) и плата с несложной схемой на транзисторах. Плата извлекается и больше не используется. Взамен её устанавливается новая плата, на которой собрана схема, показанная на рисунке. Новая плата выполнена из одностороннего фольгированного стеклотекстолита и крепится в корпусе так же как и старая - одним винтом посредине. Следует заметить, что использовать в качестве основы сирену с пъезозвукоизлучателем вряд ли возможно, поскольку пъезоизлучатель будет плохо согласовываться с выходом микросхемы А1. Определить какая сирена пъезо, а какая с динамиком можно на вес, - сирена с динамиком значительно тяжелее.

    Можно собрать сирену и в любом другом подходящем корпусе. В этом случае, можно использовать любую ВЧ-динамическую головку мощностью не менее 5 Вт.
    Налаживание заключается в подборе сопротивления резистора R5 таким, чтобы был удовлетворительный, по продолжительности звучания, перебор всех фрагментов. R3 выбирают таким, чтобы первый фрагмент звучал полностью.

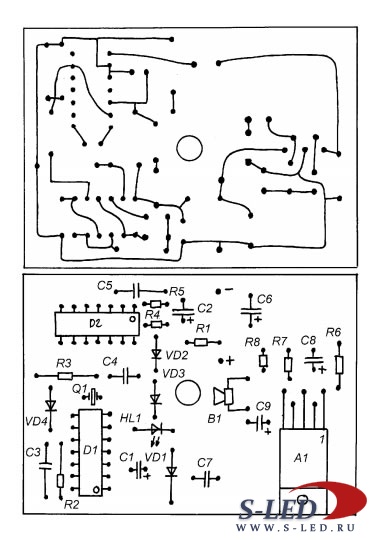

    Макет печатной платы сирены

    Восьмитональная сирена для сигнализации
