    Схема автомагнитолы


    Схема автомагнитолы

    Универсальная схема простой автомагнитолы, выполненная поблочно. Схема состоит из платы усилителя воспроизведения на доступной и дешевой микросхеме TDA1522, низкочастотного стереоусилителя на двух, так же, дешевых и доступных микросхемах К174УН14 и стереофонического приемника на КС1066ХА1 (УКВ-приемник) и КА2263 (стереодекодер).

    Усилитель воспроизведения собран на TDA1522, достоинство которой в том, что её входы находятся под нулевыми потенциалами и это позволяет подключать магнитную головку к ним без переходных конденсаторов, что способствует снижению шумов и более качественной передаче низкочастотных составляющих фонограммы.

    Микросхема выполнена в корпусе с односторонним расположением выводов. Ниже, приводится рисунок дорожек и монтажная схема модуля УВ. В корпусе этот модуль нужно установить как можно ближе к блоку магнитных головок В1. Реально плата немного больше, - по краям оставлены поля по 7-8 мм для сверления крепежных отверстия (по месту).

    Схема автомагнитолы

    Принципиальная схема модуля УМЗЧ показана рисунке 2. Здесь изображена схема и монтажная плата одного канала. Для стереофонического аппарата нужно сделать два таких модуля. При питании от источника напряжением 13,5 V такой УМЗЧ развивает мощность около 4-5 W. Модули усилителя располагаются на задней стенке корпуса магнитолы, - микросхемы привинчиваются к нему как к. радиатору, и одновременно, служат элементами крепления. Для улучшения воспроизведения по НЧ можно увеличить емкости конденсаторов С4 (рис. 2) до 4700 мкФ, установив эти конденсаторы в корпусе (при помощи хомутов и изоляционных подкладок) рядом с платами УМЗЧ.

    Рис. 2

    Схема автомагнитолы

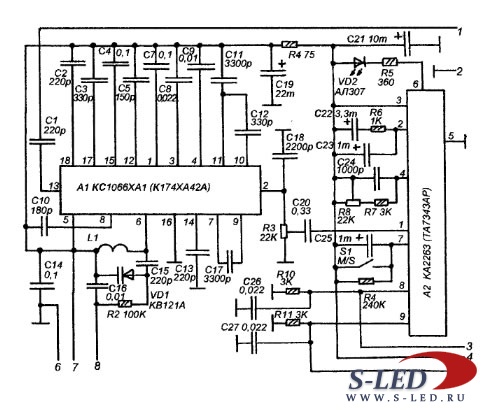

    Радиоприемный тракт (рис. 3) выполнен по широкоизвестной схеме на микросхемах КС 1066ХА1 и КА2263.Тракт работает в диапазоне 88-108 МГц. Схема включения КС1066ХА1 типовая, без применения входного контура. Не смотря на различные мнения по данному вопросу, - микросхема очень неплохо работает и только с одним гетеродинным контуром. В новом приемном тракте настройка осуществляется электронным способом при помощи варикапа (от переменного конденсатора пришлось отказаться так как он был очень плохого качества и из-за того, что пластины фактически болтались, он не обеспечивал точную настройку и её удержание в условиях внешней вибрации).

    Рис. 3А

    Схема автомагнитолы

    Чтобы не нарушать кинематику шкального механизма на место старой платы была установлена металлическая пластина, в которой было просверлено отверстие под переменный резистор в том же месте, где раньше был переменный конденсатор. Используется резистор СП-1 мощностью 2 Вт, такой резистор нужен по тому, что его диаметр вала очень близок диаметру вала переменного конденсатора. Вал был доработан, - ему придана форма как у вала переменного конденсатора, а именно, вал укорочен до длины 5 мм, на н8м пропилены пазы и по оси просверлено отверстие, в котором нарезана резьба М3 (под винт крепления шкива шкальной системы). Вал переменного резистора выполнен из мягкой латуни и легко обрабатывается ручным инструментом (надфиль, пилка, микродрель, метчик).

    Рис. 3Б

    Схема автомагнитолы

    После установки переменного резистора на приготовленное ему место выяснилось, что длина перемещения стрелки шкалы стала больше из-за того, что угол поворота вала резистора больше чем у переменного конденсатора (270° и 180°) и в настройке на станцию не работает треть угла поворота вала резистора. Поэтому, при налаживании приемника нужно повернуть корпус переменного резистора на такой угол, что-бы принимались все станции диапазона.

    Общая схема приводится на рисунке 4. В ней присутствуют дополнительные элементы, которые устанавливаются объемным способом в свободном пространстве корпуса. Сдвоенный переменный резистор регулировки громкости с выключателем питания оставлен тот же, что был в магнитоле. S1 - концевой переключатель, имеющийся на лентопротяжном механизме.

    Рис. 4

    Схема автомагнитолы

    По питанию магнитола подключается к бортовой сети автомобиля через внешний стандартный LC-фильтр.
    Катушка приемного тракта не имеет каркаса. Она намотана проводом ПЭВ 0,43, внутренний диаметр намотки 3 мм. Содержит для диапазона 88-108 МГц 4 витка. Для работы в диапазоне 64-73 МГц её число витков нужно увеличить до 7-и, но в этом диапазоне не будет работать стереодекодер на КА2263. Если все детали исправны магнитола будет работать сразу.

    Налаживание сводится к настройке приемника (укладка диапазона). Настройку стерео декодера выполняют при приеме стерео-передачи, - подстроить R8 (рис. 3) так, чтобы при приеме стереопередачи зажегся светодиод.
