    Звуковая записка


    Звуковая записка

    Многие из нас оставляют своим родственникам записки на холодильнике (для этого даже продаются такие бумажки с клеящим краем). Но часто эти послания остаются незамеченными (нужно увидеть, оторвать и прочесть, а так лень ...). Чтобы ваше послание дошло до адресата, лучше сделать его звуковым, так чтобы при открывании холодильника оно воспроизводилось.



    Поэтому, предлагаю вернуться к старому способу магнитной записи и оставлять звуковые записки, записывая их на аудиокассету. Недостаток такого способа только в том, что нужно держать специальную кассету и каждый раз перед новой записью перематывать её на начало. И так, вы записываете свое сообщение на кассету, перематываете её на начало и уходите. Теперь чтобы запись была воспроизведена при открывании холодильника магнитолу нужно немного переделать, установить в неё пусковое устройство, включающее её питание при открывании двери холодильника.

    Для управления в разрыв цепи питания магнитолы между источником питания (гальванической батареей или выходом сетевого адаптера) и выключателем питания включается транзисторный ключ и тумблер S1. Тумблер служит для перевода магнитолы в обычный режим (для этого его нужно замкнуть). Транзисторный ключ управляется RS-триггером на двух элементах микросхемы D1. Датчиком открывания двери холодильника служит фототранзистор VT1.

    Работает схема следующим образом. Когда дверь холодильника закрыта внутри его темно и расположенный в нем VT1 закрыт. Напряжение на его эмиттере равно логическому нулю. На выходе триггера так же логический ноль и транзисторный ключ на VT2 и VT3 закрыт. Магнитофон выключен. При открывании двери холодильника внутри его включается лампа подсветки и расположенный рядом с ней фототранзистор VT1 открывается. Что перекидывает триггер в единичное состояние. Транзисторный ключ открывается и подает питание на схему магнитофона. Начинается воспроизведение "записки".

    После закрывания двери холодильника напряжение на эмиттере VT1 падает до нуля, но воспроизведение записки продлится до тех пор, пока конденсатор С1 заряжается через R5 (примерно, одну минуту).

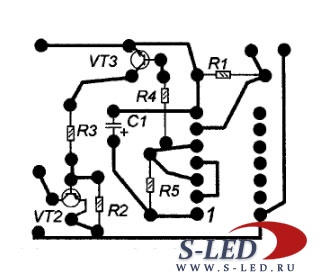

    Вся схема размещается внутри корпуса магнитолы. Тумблер S1 устанавливается в любом удобном месте корпуса. Магнитола стоит на холодильнике, а фототранзистор соединен с ней тонким двухпроводным кабелем, который зажат уплотнителем закрытой двери. Сам фототранзистор лежит внутри холодильника перед лампой.
    Налаживание заключается в подборе сопротивления R1 таким образом, чтобы схема надежно срабатывала. Подбором С1 и R5 можно установить продолжительность "прочтения записки".
