Схема переключателя для гирлянд |
|
| Категория: "Схемы › Гирлянды" |
Схема этого переключателя представляет собой симметричный мультивибратор, собранный на двух тиристорах, в анодные цепи которых включено по одной гирлянде. Каждая гирлянда может содержать параллельное, последовательное или смешанное соединение ламп, но оно должно быть рассчитано на напряжение 24 В и номинальный ток 5 А.
Читать дальше... |
Схема пульсирующего напряжения для гирлянд |
|
| Категория: "Схемы › Гирлянды" |
Схема рассчитана на питание трех гирлянд, каждая из которых состоит из 10 ламп накаливания типа МН30-0,1, соединенных параллельно. Питание гирлянд производится отрицательной полуволной напряжения 28 В с вторичной обмотки III сетевого трансформатора Т1 через диод VI1 и промежутки коллектор-эмиттер коммутирующих транзисторов V8, V9, VI0. Эти транзисторы отпираются поочередно по базам от трехфазного мультивибратора, собранного на транзисторах V2, V4, V6.
Читать дальше... |
Переключатель светодиодных гирлянд |
|
| Категория: "Гирлянды › Схемы" |

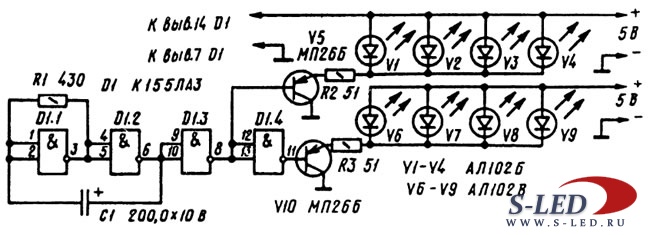

Схема этого простого переключателя содержит всего одну микросхему и два транзистора. Каждая из двух гирлянд собрана из четырех параллельно соединенных светодиодов. У одной гирлянды светодиоды красного свечения, а у другой - зеленого. На элементах DD1.1 и DD1.2 собран импульсный генератор. Элемент DD1.3 служит буфером, a DD1.4 - инвертором. Поэтому гирлянды загораются поочередно. Транзисторы служат усилителями тока и образуют эмиттерные повторители.
