    Автоматическое зарядное устройство для АКБ


    Автоматическое зарядное устройство для АКБ

    Это автоматическое устройство специально разработано для заряда аккумуляторных батарей 7Д-0.1. Как только будет достигнуто номинальное значение напряжения батареи, она автоматически отключается. Питание от сети переменного тока напряжением 220 В осуществляется с помощью гасящего конденсатора С1.




    Однополупериодный выпрямитель собран на диодах VD1. VD2 и конденсаторе С2. Стабилитрон VD3 ограничивает выпрямленное напряжение до уровня 11,5-14 В в зависимости от естественного разброса.

    Транзистор VT1 работает в ключевом режиме, и когда он открыт, происходит заряд батареи.

    Устройство управления на интегральной микросхеме DDI определяет очередность тактов работы и собрано по схеме импульсного генератора. На выходе элемента DDI.4 в течение 4-5 мин поддерживается уровень лог. 1, а в течение следующих 8-10 с - уровень лог. 0. Уровень лог. 1 через эмиттер-ный переход транзистора VT3 поступает на инвертирующий вход операционного усилителя DA1, на выходе которого образуется уровень лог. 0.
    Тиристор VS1 и транзистор VT2 оказываются заперты, a VT1 открыт. Соответственно, 4-5 мин длится процесс заряда. Далее с выхода DDI.4 на базу VT2 поступает уровень лог. 0, этот транзистор отпирается, a VT1 запирается.

    Процесс заряда приостанавливается, и начинается такт контрольного измерения. Операционный усилитель переходит в режим компаратора. Если выходное напряжение устройства менее 9,4 В, потенциал выхода DA1 по-прежнему близок к нулю. При следующем поступлении на выход DD1.4 уровня лог. 1 заряд будет продолжен. Если же выходное напряжение превысит номинальный уровень 9,4 В, на выходе компаратора образуется уровень лог. 1, откроется тиристор. В результате на вход 1 элемента DDI.1 посту пит низкий уровень и генератор импульсов запрется. Транзистор VT1 остается запертым, а загоревшаяся лампа HL1 сигнализирует об окончании заряда батареи.

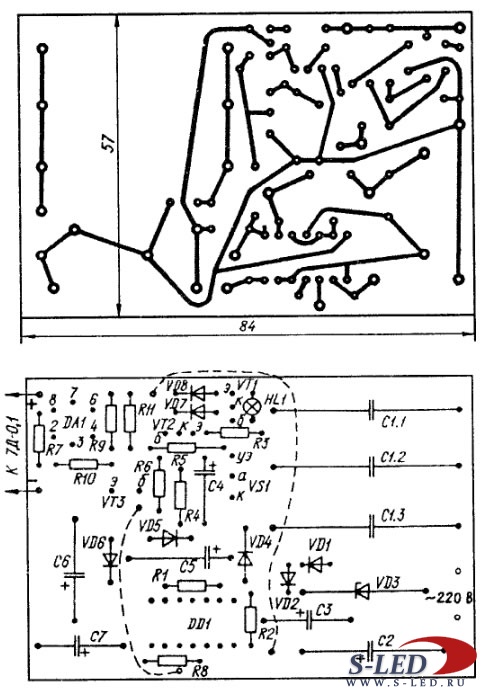

    Все элементы схемы зарядного устройства размещены на печатной плате, эскиз которой представлен на рисунке ниже.
