    Автоматическое управление освещением


    Автоматическое управление освещением

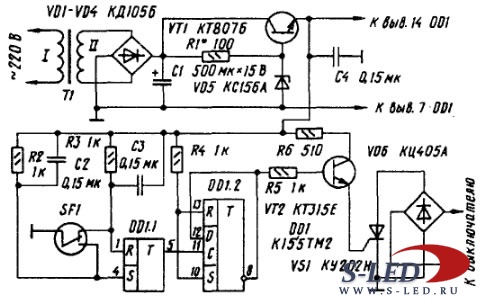

    Этот автомат предназначен для экономии электрической энергии, предотвращая включение без особой нужды осветительной лампы в помещении. Схема состоит из двух узлов: блок питания управляющего устройства и управляющее устройство. Блок питания от осветительной сети построен по традиционной схеме с применением сетевого трансформатора Т1, мостового выпрямителя VD1-VD4 и стабилизатора напряжения VT1, VD5.

    Выходное напряжение блока питания составляет 5 В. Управляющее устройство одной из диагоналей моста VD6 подключается параллельно штатному выключателю подсобного помещения, который находится в разомкнутом состоянии. Ко второй диагонали этого моста подключен тиристор VS1. Пока тиристор выключен (не проводит тока), мост разомкнут. Включение тиристора приводит к проводимости моста и зажиганию освещения подсобного помещения.

    Управляющее устройство коммутируется датчиком SF1, в качестве которого используется геркон с переключающим контактом, установленный на дверной коробке. Рядом с ним закрепляют постоянный магнит, а на двери - стальной уголок, расположенный так, чтобы при закрывании двери он перекрывал магнитный поток от магнита к геркону, контакты которого находятся в состоянии, показанном на схеме. При этом на вход R триггера DD1.1 поступает уровень лог. О и такой же уровень образуется на инверсном выходе 8 триггера DD1.2. В результате транзистор VT2 и тиристор VS1 оказываются запертыми, мост не проводит и освещение не горит.

    При открывании двери стальной уголок выходит из зоны влияния магнита на геркон, он переключается, уровень лог. О подается на вход S триггера DD1.1, на инверсном выходе триггера DD1.2 образуется уровень лог. 1, отпираются транзистор VT2 и тиристор VS1.
    Это приводит к тому, что диодный мост начинает проводить ток и в подсобном помещении загорается свет.

    При закрывании двери геркон переключится в исходное состояние, но триггер DD1.2 останется в прежнем, поэтому свет в помещении не погаснет. Лишь после повторного открывания и закрывания двери потенциал инверсного выхода элемента DD1.2 вернется к уровню лог. 0, транзистор и тиристор запрутся и свет в помещении погаснет.

    Сетевой трансформатор собирается на сердечнике типа ШЛ12х16, содержит 4400 витков первичной обмотки проводом ПЭВ-2 диаметром 0,09 мм и 140 витков вторичной обмотки проводом той же марки диаметром 0,51 мм. Однако самостоятельная намотка такого трансформатора, особенно его первичной обмотки, очень трудоемка. Поэтому можно использовать какой-либо готовый сетевой трансформатор, вторичная обмотка которого рассчитана на напряжение около 7 В, например унифицированный выходной трансформатор звука типа ТВЗ-1-1 или выходной трансформатор звука от черно-белого телевизора «Старт-3».

    Расположение элементов схемы на печатной плате и соединительных проводников показаны на рисунке ниже.

    Вместо тиристора КУ202Н можно использовать тиристоры КУ202К, КУ202Л, КУ202М, КУ201К или КУ201Л. Однако использовать такие тиристоры не следует, гак как КУ202К, КУ202Л, КУ201К и КУ201Л рассчитаны на прямое напряжение в закрытом состоянии, не превышающее 300 В, а амплитудное значение напряжения в сети составляет 311 В. Поэтому пригодны лишь тиристоры КУ202М и КУ202Н.
