Узел предназначен для применения в различных автоматических выключателях, например, выключателях освещения в санузлах, на лестничных клетках. Узел работает не пересечение ИК луча, излучаемого инфракрасным светодиодом и принимаемым интегральным фотоприемником от систем управления видеотехники.
При перекрытии луча прекращается оптическая связь между светодиодом и фотоприемником, - это служит сигналом для включения внешнего устройства (например, реле). Устройство будет включенным все время, пока отсутствует оптическая связь, плюс, еще около 15-20 секунд после возобновления оптической связи. Затем, если оптическая связь снова не прервется, реле (или другая нагрузка) выключится.

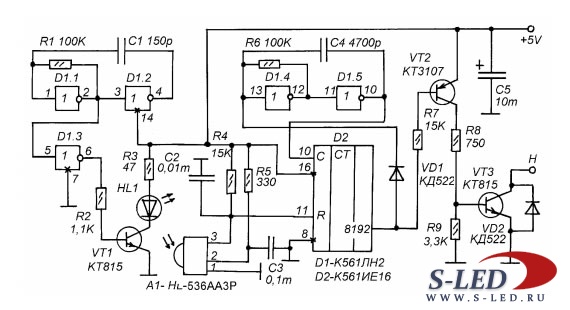

Мультивибратор на элементах D1.1 и D1.2 генерирует импульсы частотой около 36 кГц (для фотоприемника HL-536AA3P). Эти импульсы через буферный элемент D1.3 поступают на транзисторный ключ на VT1, в коллекторной цепи которого включен ИК-фотодиод. Он излучает вспышки ИК-света частотой около 36 кГц.
Если есть оптическая связь между HL1 и фотоприемником А1, то на выходе А1 будет уровень логического нуля, который поступает на вход R счетчика D2 и разрешает его работу. Счетчик считает импульсы, частотой около 1 кГц, поступающие на его вход С с выхода мультивибратора на элементах D1.4-D1.5. Как только будет счетчиком подсчитано 8192 импульса на его самом старшем выходе (вывод 3) установится логическая единица, которая откроет диод VD1 и остановит мультивибратор на D1.4-D1.5 и, одновременно, закроет выходной ключ на VT2 и VT3. Нагрузка, включенная в коллекторной цепи VT3 (например, обмотка реле) выключится.
В таком состоянии схема будет удерживаться до тех пор, пока не произойдет прекращение или прерывание оптической связи (например, между HL1 и А1 пройдет человек). При прекращении или прерывании оптической связи на выходе А1 появляется логическая единица, которая обнуляет счетчик D2 и будет держать его обнуленным все время, пока оптическая связь отсутствует. При обнулении счетчика на всех его выходах, включая и старший, устанавливаются нули. Это приводит к закрыванию диода VD1 и открыванию ключа на VT2 и VT3.
Светодиод - любой ИК-излучения, лучше импортный от пультов ДУ. Фотоприемник можно заменить любым из серии "SFH...". Если схема не желает работать сразу после первого включения, - нужно подобрать сопротивление R1, так, чтобы при наличии оптической связи между HL1 и А1 на выходе А1 (вывод 3) был лог. ноль.
Подбором сопротивления R6 можно установить время, спустя которое нагрузка выключается после восстановления оптической связи HL1 - А1.
