    Микросхема УМЗЧ TDA7241B


    Микросхема УМЗЧ TDA7241B
    Одноканальный мостовой УМЗЧ с однополярным питанием. Предназначен для применения в автомобильной аудиотехнике.



    Микросхема УМЗЧ TDA7241B

    Параметры:

    1. Напряжение питания Vs, 6... 18 V, номинал 14,4 V.
    2. Ток покоя не более 80mA.
    3. Максимальный ток потребления............ 4,5А.
    4. Сопротивление нагрузки Rh........ 2...8 Оm.
    5. Выходная мощность при КНИ < 10 %, Vs= 14,4V, на частоте 1 kHz, RH=20m... 26W. RH=40m ... 20W. RH=80m... 12W.
    6. Входное сопротивление не менее............ 70 kOm.
    7. КНИ на частоте 1 kHz, при RH=40m, при вых. мощности 0,05-12W, не более 0,5%.
    8. КНИ на частоте 1 kHz, при Rн=80m, пpи вых. мощности 0.05-6W, не более 0,2%.
    9. Ток потребления в St-By не более .... 100мкА.
    10. Входное напряжение сигнала при выходной мощности 2 W на частоте 1 kHz........ 70mV.
    11. Частотный диапазон.......30-25000 Hz.

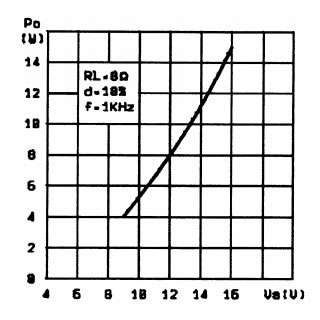

    Зависимость выходной мощности от напряжения питания при Rн=8 Оm

    Микросхема УМЗЧ TDA7241B
