    Микросхема УМЗЧ TDA7253


    Микросхема УМЗЧ TDA7253

    Одноканальный УМЗЧ с однополярным питанием. Есть функция блокировки. Усилитель работает в классе АВ. Усилитель предназначен для широкого применил, в основном, в аудиотехнике.

    Микросхема УМЗЧ TDA7253

    Параметры:


    1. Напряжение питания (Vs)...........10...32 V.
    2. Номинальный ток покоя.................. 40 mА.
    3. Максимальный ток потребления......2,5 А.
    4. Входное сопротивление................200 kOm.
    5. Сопротивление нагрузки .................8 Оm.
    6. Максимальная вых. мощность.......12,5 W.
    7. Выходная мощность (Р)
    при КНИ ≤ 10% ............................... 10 W.
    8. Выходная мощность (Р)
    при КНИ ≤ 1 %................................. 8 W.
    9. КНИ при Р= 1 W............................. 0,03%.
    10. Диапазон частот при неравномерности не более 3 дб................. 40... 80000 Hz.
    11. Ток потребления в режиме блокировки (mute) не более.............................10mA.


    Микросхема УМЗЧ TDA7253Микросхема УМЗЧ TDA7253

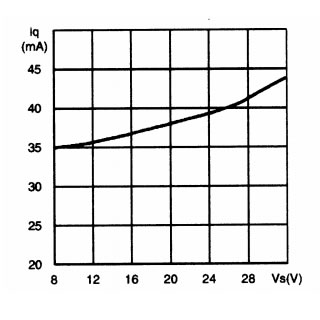

    Зависимость выходной мощности от напряжения питания, с учетом КНИ (d).Зависимость тока покоя от напряжения питания.
