    Схема индикатора аварийного состояния


    Схема индикатора аварийного состояния

    Это устройство следит за акустическими шумами, распространяющимися по корпусу подконтрольного устройства и при возникновении нештатного состояния издает предупредительный звуковой сигнал. Устройство может быть выполнено в двух вариантах, - срабатывающее на появление вибрации, или на её пропадание. Разница в том, какая микросхема в нем установлена -К561ЛА7 или К561ЛЕ5. Эти микросхемы имеют разную логику, но одинаковую цоколевку, поэтому для обоих вариантов устройства годится одна и та же печатная плата.

    Регистрируется вибрация при помощи датчика вибрации на основе пьезоэлемента, роль которого выполняет пьезоэлемент от звукоизлучателя ЗП-1, но пригоден и элемент от пьезокерамической головки звукоснимателя от проигрывателя грампластинок.

    Напряжение, наведенное в пьезоэлементе усиливается каскадом на транзисторе VT1. Переменное напряжение с его коллектора поступает на диодный выпрямитель на VD1 и VD2. Когда подконтрольное устройство звучит, на конденсаторе С2 имеется постоянное напряжение, сравнимое по уровню с логической единицей. При отсутствии вибрации напряжение на нем в пределах логического нуля.

    На рисунке показан вариант схемы, реагирующей на тишину (микросхема D2 - К561ЛА7). Пока на С2 есть напряжение лог. 1, счетчик D1 обнулен и на его старшем выходе присутствует уровень логического нуля. Это блокирует мультивибратор на элементах D2.3 и D2.4 и он не функционирует, а звукоизлучатель В1 молчит.

    Если вибрация прекращается и на конденсаторе С2 напряжение понижается до лог. О, это значит, что на вход «R» счетчика больше не подается сигнал обнуления. Счетчик начинает считать импульсы, поступающие от второго мультивибратора - D1.1-D1.2. Спустя время, зависящее от частоты импульсов, генерируемых этим мультивибратором, на старшем выходе D1 появляется единица, которая запускает мультивибратор D2.3-D2.4 и звукоизлучатель В1 издает звук высокого тона. В то же время, открывается транзистор VT2 и блокирует мультивибратор D1.1-D1.2. Схема останавливается в таком положении, и будет звучать до тех пор, пока не возобновится вибрация. Если же будет установлена микросхема К561ЛЕ5, то логика работы получится противоположной описанной. Время, спустя которое, в первом варианте начинается звучание, а во втором -прекращается, зависит от параметров цепи R4-C3.

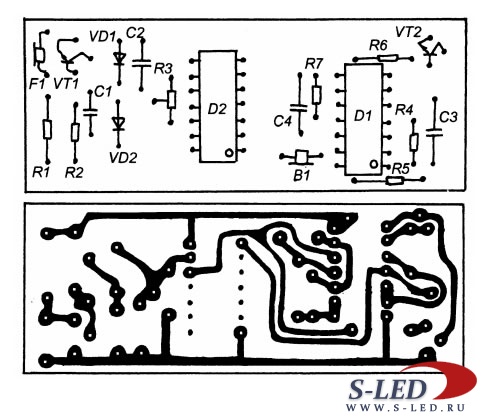

    Большинство деталей устройства размещаются на одной печатной плате из фольгированного стеклотекстолита. Компонуя устройство недопустимо располагать близко В1 и F1. Желательно В1 отнести подальше, соединив его со схемой проводами, а F1, с целью понижения восприимчивости к электропомехам, расположить поближе к VT1, соединив его кратчайшими проводниками. F1 должен иметь механический контакт с подконтрольным устройством.

    Микросхему К561ЛА7 (или К561ЛЕ5) можно заменить аналогом серии К176, К1561. Если нет счетчика К176ИЕ1, его можно заменить двумя последовательно включенными счетчиками микросхемы К561ИЕ10 или микросхемой К561ИЕ20. В обоих случаях потребуется изменить разводку печатных дорожек. Чувствительность датчика устанавливается резистором R3. Тон звука - R7.

    Схема индикатора аварийного состояния
