    Схема автомата полива


    Схема автомата полива

    Далеко не каждый садовод может постоянно находится на своем садовом или дачном участке. Но летом, особенно в жаркие и сухие времена, растениям требуется регулярный полив. Как обеспечить полив без непосредственного присутствия садовода? Поможет несложная автоматика.




    Другой вариант. Утром почва была влажная, но днем высохла. В таком случае утреннего полива не будет, но днем, когда почва высохнет, будет включен полив.

    Третий вариант. Все утро и весь день почва влажная. Датчик влаги будет постоянно поддерживать на выводе 2 D1.1 напряжение логического нуля. Поэтому полив производиться не будет.

    Таким образом, данный автомат может производить полив несколько раз в день, в зависимости от быстроты высыхания почвы. Есть культуры, которые не любят такого нерегулярного полива. Им требуется утренний полив один раз в сутки, причем фиксированным количеством воды. Это же может понадобиться и при растениеводстве в тепличном хозяйстве.

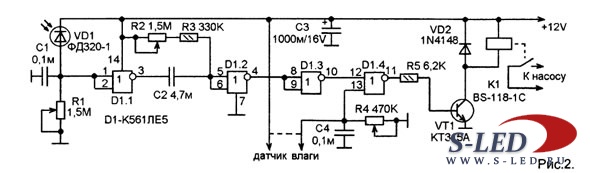

    На рисунке 2 показана схема автомата, который включает полив только утром, один раз в сутки, если почва сухая, и выдает фиксированное количество воды.

    Схема автомата полива

    Здесь есть такой же фотодатчик, как и в первой схеме, и его точно так же нужно настроить на освещенность. Аналогичный и датчик влажности. Разница в том, что продолжительность полива ограничена не только достижением необходимой влажности, но и ограничена по времени.

    Утром сопротивление фотодиода VD1 снижается и напряжение на входах элемента D1.1 поднимается до логической единицы. На его выходе возникает ноль. Этот ноль через конденсатор С2 передается на входы элемента D1.2. На выходе D1.2 возникает единица. На выходе D1.3 - ноль. Если почва сухая, то на выводе 13 D1.4 будет тоже ноль. В результате на выходе D1.4 возникает единица. Транзистор VT1 открывается и через реле К1 включает поливной насос. Полив будет продолжаться пока не произойдет одно из событий, - почва станет достаточно увлажненной (напряжение на выводе 13 D1.4 достигнет логической единицы и на выходе D1.4 будет ноль). Или до того момента как зарядится конденсатор С2 через резисторы R2 и R3. После его зарядки напряжение на входах D1.2 достигает логической единицы. Соответственно, единица появляется и на выводе 12 D1.4. На выходе, - ноль, транзистор VT1 закрывается и реле выключает насос.

    Таким образом, полив возможен только один раз, на рассвете, а продолжительность полива ограничена временем зарядки конденсатора С2 через резисторы R2 и R3. Это время можно установить переменным резистором R2.
