Антенна обеспечивает прием телепередач с качественным цветным изображением. Предусмотрена плавная перестройка длины вибратора, настроечного шлейфа 1, фидера настроечного шлейфа 2, а так же, выбор направления (ориентации) по меткам, определенным заранее для каждого из телеканалов.
Концы шлейфа 1 зачищаются, загибаются кольцом, в два оборота, вокруг малого диаметра шкивов 13 и 14, и крепятся на своем проводе пайкой. Если перемычка поставлена правильно, по рис.2, то первые её витки отражают сигнал, а фольга отражает остатки его электромагнитного поля. Теперь второй конец шлейфа 1 крепится на шкиве 12 в "среднем" ручье. Шкив подкручивается. В крайнем ручье крепится нить 33 длиной 2 метра и, примерно, 1 м её подматывается.
Резиновый жгут 36 (≈ 1 м) крепится на бегунке 26, перекидывается через шкив 15 и соединяется нитью 33, с натягом ≈ 300 г. Шлейф 2 (21 и 22) длиной 0,7 м и перемычка 25 изготавливаются аналогично. Шлейф 2 крепится на рейке 5, с натягом через пружину 37. Выводы шлейфа 2 делаются из отрезка шнура длиной 70 мм (для гибкости). Концы шлейфа 2 и шнура 23 припаиваются к антенному штекеру телевизора.
Антенна работает в подвешенном состоянии на крючках 43 зацепленных за растянутую веревку. Лучше, чтобы антенна висела на расстоянии не менее 0,7 м от железобетонного перекрытия потолка.
На оси 39 она вращается в пределах одного оборота, чтобы исключить перекручивание шнура, идущего к телевизору. Ограничение вращения достигнуто за счет упора 41 и стрелки ограничителя 42. Одновременно, стрелка определяет положение антенны по шкале 40.
Для удобства пользования антенной и сокращения времени её перестройки на другой канал необходимо нанести номера каналов или программ на места, соответствующие положениям элементов антенны, в которых обеспечивается наилучшее качество приема на этих каналах. А именно :
1) на широких сторонах рейки 1 - для бегунка 26, в буквой "П" — для перемычки 24 ;
2) на узких сторонах рейки 1 - для "Узла" Вид IV на рис. 2, со стрелкой, указывающей с какой стороны рейки 1 устанавливается "Узел";
3) на рейке 5 - для перемычки 25 ;
4) на рейке 40 - для стрелки 42 с антенной.
Нанесение номеров каналов производится после разовой настройки антенны на каждый из принимаемых каналов.
Разовая настройка производится в два этапа, — предварительный и заключительный.

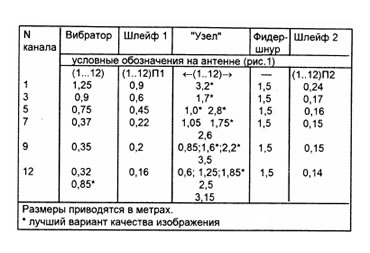

Предварительный — по таблице и рис. 1.
Сначала бегунком 26 устанавливается длина двух половин вибратора. Затем, перемещением "Узла" Вид IV (рис.2) устанавливается длина фидера. Перемычками 24 и 25 устанавливается рабочая длина шлейфов 1 и 2. Поворотом антенны на оси 39 (без таблицы) выбирается направление, обеспечивающее наиболее качественное изображение.
Заключительный этап предусматривает более точную подстройку всех, перечисленных в предварительном этапе настройки, по наилучшему качеству изображения. При этом уменьшается цветная рябь вплоть до полного её исчезновения, сначала на светлых участках изображения, а потом и на темных.
Полная настройка антенны определяется по достижению высокого качества изображения и исчезновению помех в канале звука, обычно заметных в паузах звукового сопровождения передачи. После, наносятся все необходимые метки на перечисленных выше настроечных элементах.
