    12-канальная резонансная телеантенна


    12-канальная резонансная телеантенна

    Антенна обеспечивает прием телепередач с качественным цветным изображением. Предусмотрена плавная перестройка длины вибратора, настроечного шлейфа 1, фидера настроечного шлейфа 2, а так же, выбор направления (ориентации) по меткам, определенным заранее для каждого из телеканалов.

    Антенна предназначена для работы на метровом телевизионном диапазоне. В большинстве справочников по телеантеннам приводятся таблицы для определения длины полуволновых вибраторов для каждого из 12 каналов метрового диапазона. Другим важным условием качественного приема является доведение сигнала вибратора до входа телевизионного приемника.

    Дело в том, что фидер или соединительный шнур представляет из себя двухпроводную линию, имеющую собственную распределенную емкость и индуктивность, где может появляться резонанс-явление сложения прямой и отраженной обратной бегущих волн и получение стоячих волн, а именно, чередование вдоль линии областей высокого напряжения с малым током и областей большого тока с малым напряжением. Что соответствует большому и малому активному сопротивлению, а в промежутках между ними, комплексному сопротивлению с преобладанием емкостной или индуктивной составляющей и промежуточном значением величины активного сопротивления.

    Это обстоятельство позволяет получать комплексно-сопряженные сопротивления источника и нагрузки с линией, путем выбора места их подключения. Образуется двухпроводная резонансная система Лехера. При этом сигнал принимаемого канала увеличивается, а сигналы соседних каналов (частот) подавляются, что важно, так как последние являются помехами, по отношению к принимаемому сигналу.

    Таким образом, для качественного приема цветного телевизионного сигнала каждого из 12 каналов, необходимо иметь 12 отдельных антенн, настроенных в резонанс только на свой канал.
    Существующие конструкции антенн используются на 2-х, 3-х и более каналах, с настройкой на частоту среднего канала, но это приводит к снижению качества приема боковых каналов.

    Предлагаемая антенна всего одна, но она обеспечивает качественный прием каждого из 12 каналов за счет плавной перестройки длины всех её элементов и выбора направления наилучшего приема, по меткам на антенне, определенным заранее для каждого из каналов.

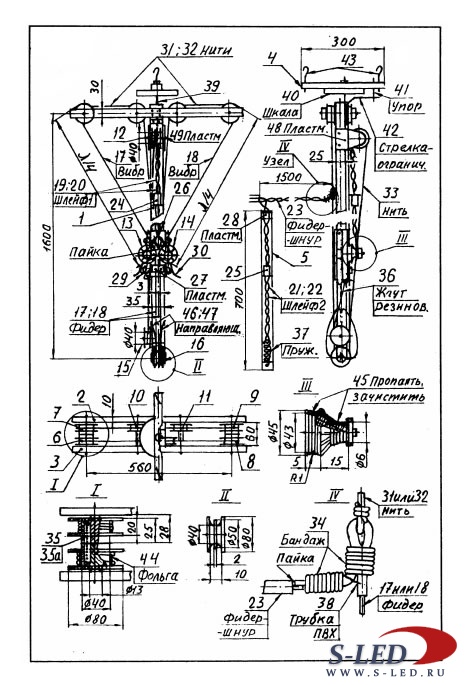

    Антенна (рис.2) состоит из деревянной рейки 1 и двух перекладин 2 и 3 на одном её конце. На другом конце рейки крепятся пластмассовые шкивы 15 и 16. Между перекладинами, ближе к их центру, расположены по одному пластмассовому шкиву 10 и 11, а на концах по два 6 и 7, 8 и 9 соосных пластмассовых шкива (Вид I), соединенных цилиндрическими пружинами 35 и 35а, соответственно. Пружины изготавливаются из стальной пружинной проволоки диаметром 0,8 мм с плотной, соответственно, левой и правой навивкой 45 витков на оправку диаметром 13 мм. Вдоль рейки передвигается бегунок 26, с фиксацией 29, 30 после выбора необходимого положения. На бегунке расположены два пластмассовых шкива 13 и 14. На их диаметрах 043 и 06 наматываются бандажи (Вид III) из голой медной луженной проволоки, диаметром 0,3 мм, пропаиваются и соединяются между собой пайкой через восемь "спиц-перемычек" из такой же проволоки. Диаметры 043 и 06 зачищаются после пайки . Пластмассовый шкив 12 имеет два ручья и крепится на пластмассовых щеках 48 и 49 к рейке 1 около перекладины 3.

    Рис. 2

    12-канальная резонансная телеантенна

    Провода 17 и 18 длиной 4,5 м - медные голые многожильные луженые диаметром 0,8мм (18 жил диаметром 0,16 мм). Можно использовать провод МГВ и аккуратно, не повреждая жил, очистить его от внешней изоляции.

    На шкивы 6 и 8 крепятся провода 17 и 18, наматываются 1,5-2 витка алюминиевой фольги 44 (Вид. I) и сами провода по « 12 витков. Концы протягиваются через колодку 27, перекидываются через шкив 16 (фольга 44 гарантированно закорачивает витки на шкивах). Нити 31 и 32 длиной 4,5 м крепятся на шкивы 7 и 9 и почти полностью наматываются. Концы нитей протягиваются через соответствующие шкивы 10 и 11 и соединяются с соответствующими концами проводов в трубках 38 ПВХ Ø 1,2 мм (Вид IV) бандажом 34 (нить №301 лавсан-капрон). Усилие натяга нитей 31 и 32 ≈ 300 г. при нижнем положении бегунка 26, и ≈ 500 г. при его верхнем положении. Концы проводов 17 и 18 припаиваются к шнуру 23 и обматываются общим бандажом 34. Направляющие 46 и 47 обеспечивают плавный проход "Узла" Вид IV через шкив 16. Изготовляются они из мягкой стальной проволоки диаметром 1.. 1,5 мм.

    Шлейф 1 свивается для прочности с шагом три оборота на один сантиметр длины, из двух проводов 19 и 20 (ПЭВ-2 0,6 мм) длиной 2 м. Далее, образивной шкуркой, сначала крупной, а потом мелкой тщательно зачищается изоляция внешней поверхности свитых проводов. Одновременно сохраняется внутренняя изоляция между проводами, что можно проверить омметром.

    Перемычка 24 шлейфа 1 изготовляется из медного луженого провода диаметром 0,8 мм и длиной 160 мм, плотной навивкой на оправку диаметром 1,3 мм. Конец провода, ≈ 5..10 мм, припаивается к медной фольге Ø 30 мм с центральным отверстием Ø 1,3 мм. Перемычка и фольга нанизываются на шлейф 1. Теперь, при помощи омметра, проверяется качество замыкания проводов при передвижении перемычки по всей длине шлейфа. Плотность посадки и, одновременно, легкость хода перемычки, регулируется подкруткой концов спирали перемычки 24. Окончательно,спираль обматывается изолентой.
