    Схема электронной мышеловки


    Схема электронной мышеловки

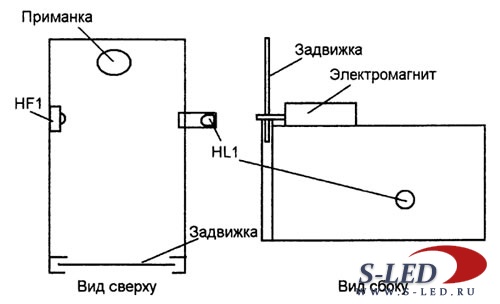

    Ящик с поднимающейся дверкой задвижкой, зафиксированной якорем электромагнита, так что при подаче тока на него дверка падает и закрывает ящик. Внутри ящика фотодатчик на пересечение луча состоящий из ИК-светодиода и стандартного интегрального фотоприемника, а так же, место куда кладут приманку. Данное устройство нужно расположить в самом мышином месте.




    Налаживание. Мультивибратор нужно настроить на 38 кГц, вернее на частоту фотоприемника. Если взят фотоприемник на другую частоту, то и настройка мультивибратора должна быть соответствующей. Частоту настраивают подбором сопротивления R1.

    Затем, может понадобиться настройка силы излучения ИК-светодиода подбором сопротивления R2. Но меньше 500 Ом его делать не стоит, так как это грозит перегрузкой выхода элемента. Вообще, указанный на схеме 1 кОм, - это ток с большим запасом. Если ИК-светодиод импортный с хорошей светоотдачей, то, возможно, сопротивление можно увеличить в несколько раз. Это определяется экспериментально. В качестве пробной мыши можно использовать игрушечную плюшевую мышку или любой другой непрозрачный предмет.

    Сопротивление R5 нужно подобрать так, чтобы продолжительности подачи тока на электромагнит было достаточно для разблокировки задвижки.

    Задвижку можно сделать из куска стеклотекстолита, или металлическую.

    Схема электронной мышеловки
