Основная особенность этого частотомера в том, что в его схеме есть микросхемы ТТЛ, МОП и КМОП логик. Обычно, считается что ТТЛ и МОП (или КМОП) плохо согласуются. Объясняется разными выходными и входными токами, а так же уровнями нуля и единицы, а точнее, значениями напряжений питания.

Отображение результата происходит на табло люминесцентного индикатора HL1. Для формирования цифр в семисегментном виде служит один дешифратор D17, к выходом которого подключены сегментные выводы индикатора. Для получения многоразрядной динамической индикации на входы этого дешифратора поочередно поступают коды с выходов всех счетчиков D5-D12. Одновременно с этим происходит переключение сеток разрядов индикатора, таким образом, чтобы, когда, например, на входы дешифратора поступает код с выхода счетчика первого разряда, включалась и сетка тоже первого разряда индикатора.

Все эти переключения производятся пятью мультиплексорами D13-D16 и D18. Четыре из них (D13-D16) переключают коды, поступающие от счетчиков D5-D12, а один из них (D18) переключает сетки индикатора HL1.
Управляет этим переключением счетчик D19, на вход которого поступают импульсы частотой 1024 Гц с вывода 11 D1. Коды с выходов D19 поступают на управляющие входы всех мультиплексоров одновременно, обеспечивая их синхронную работу.

Для питания анодов и сеток индикатора ИВ-27М требуется напряжение не ниже 12 V, в противном случае индикатор не светится. Поскольку напряжение питания всех микросхем выбрано +5V, для обеспечения работы индикатора требуется отрицательное напряжение -8 V. Оба напряжения включены по схеме двуполярного источника питания, поэтому суммарное напряжение на индикаторе получается 13 V. Кроме того, в цепи отрицательного полюса питания включена нить шествует появление на выходе D3.3 короткого положительного импульса, который через усилитель мощности на элементах D4.2 и D4.3 поступает на соединенные входы R счетчиков D5-D12 и переводит их в нулевое состояние. Усилитель импульсов необходим по тому что соединенные вместе входы восьми счетчиков К555ИЕ2 являются слишком большой нагрузкой для выхода микросхемы К561ЛЕ5.

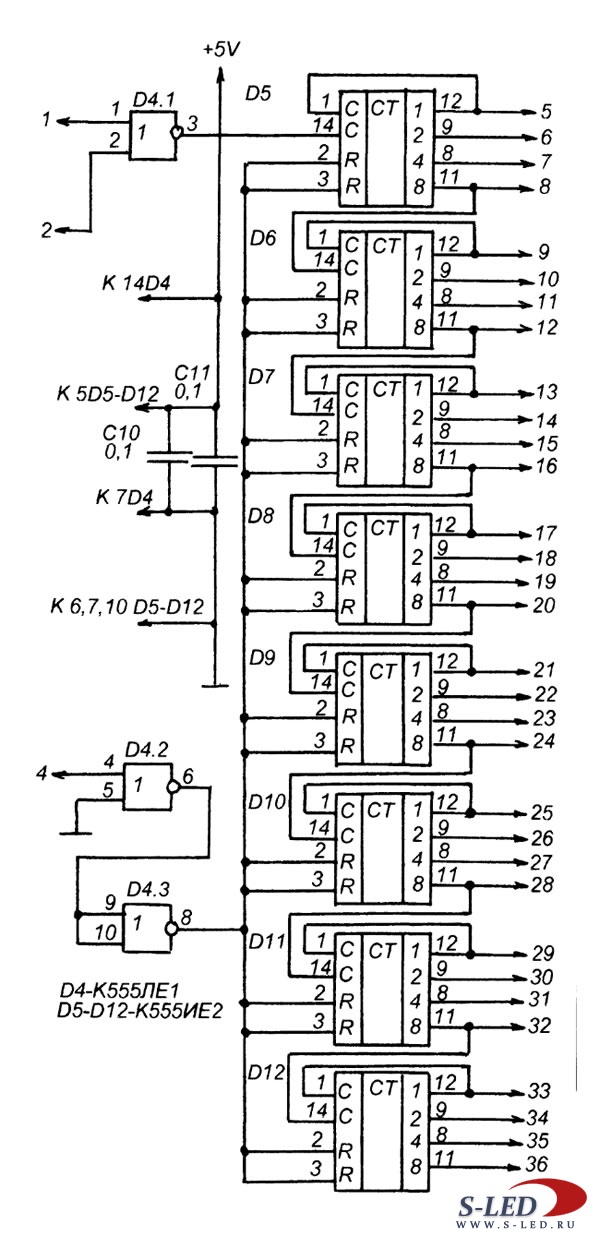

Рисунок 2


Рисунок 3
